地盤･構造物連成動的耐震解析：地盤の３次元非線形解析
２次元解析では表現できない３次元的な振動を解析します。NS、EW、UDの各振動を全て考慮することができます。３次元解析は実物をそのまま解析するため、モデリングは２次元解析に比べて理解し易い点が特徴です。奥行き方向や分担率といった２次元解析で必要となる設定作業が不要となるからです。
地盤の３次元非線形解析のワークフローを確認します。
  | ２次元モデルを作成します。 実際に２次元解析を行ったモデルから拡張する方法です。 |
|
 | ||
 | 押出し機能、要素のコピー機能などを利用して３次元モデルに拡張します。 CADの様な使用感覚でメッシュを作成します。 |
|
| ||
 | 地盤、構造物に物性値を与えます。 与えた物性値を視覚的に確認する機能が搭載されています。 モデルが作成できたら解析を実行します。 |
|
| ||

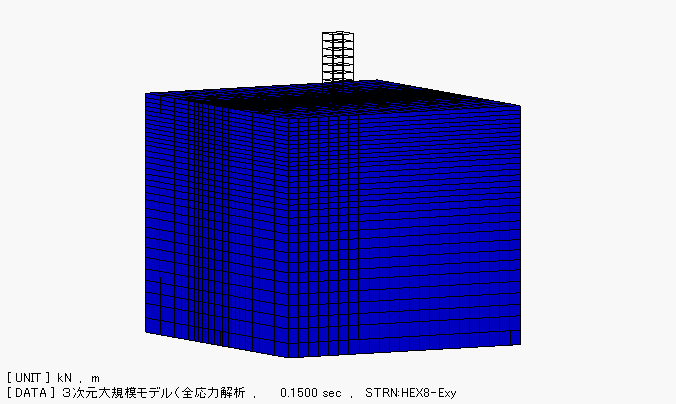

 | せん断ひずみのコンター図です。 弱層でせん断ひずみが進行していることが確認できます。 構造物下部では引き抜きによるひずみが生じています。 |
|
| ||

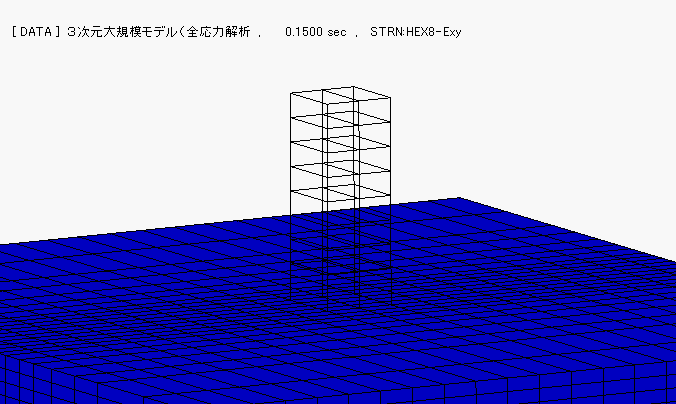

 | 建屋の拡大図です。 基部で引き抜きが発生し、せん断ひずみが卓越しています。 |
