特徴SoilPlus:地盤・浸透・耐震統合解析システム



地盤・構造物連成動的耐震解析:建屋地盤連成有効応力解析

建屋と地盤の連成解析モデルです。杭基礎と地盤間にジョイント要素を設定し、滑り・剥離を考慮しています。また、地盤の液状化を考慮するため、おわんモデルの非線形も考慮しています。有効応力解析を行うことで地盤、建屋を一体とした総合的な耐震検討を行います。

有効応力解析の流れを以下に示します。

SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  マップドメッシュ機能を利用して地盤を作成します。
1D要素作成機能で建屋・杭基礎を作成します。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  パラメータ設定ツールを使用して、液状化強度曲線からおわんモデルのパラメータを決定します。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  構造物には武田型の非線形を与えます。
これと別に、杭-地盤間に滑り・剥離を考慮する非線形性を与えます。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
SoilPlus:地盤・浸透・耐震統合解析システム拡大

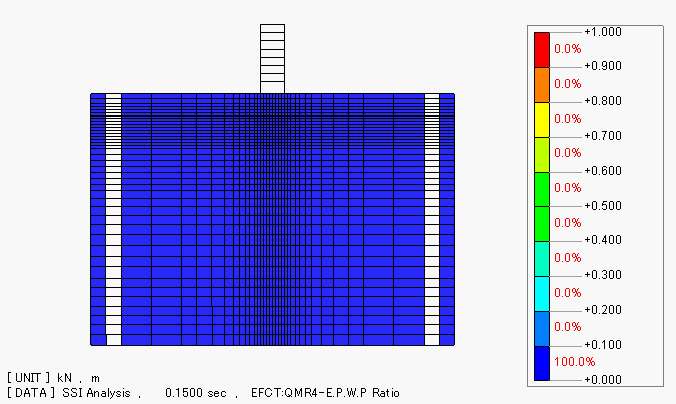

  過剰間隙水圧と変形図です。
時刻の経過と伴に過剰間隙水圧比は1.0に近づいて行きます。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
SoilPlus:地盤・浸透・耐震統合解析システム拡大

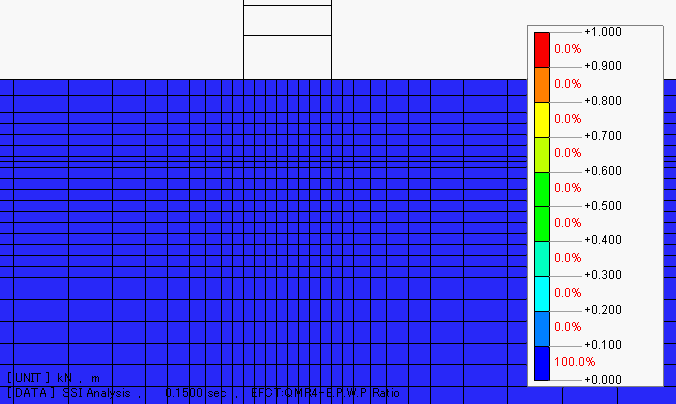

  過剰間隙水圧と変形図を拡大しました。
ジョイント要素を設定している箇所で滑り・剥離が確認できます。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
SoilPlus:地盤・浸透・耐震統合解析システム拡大

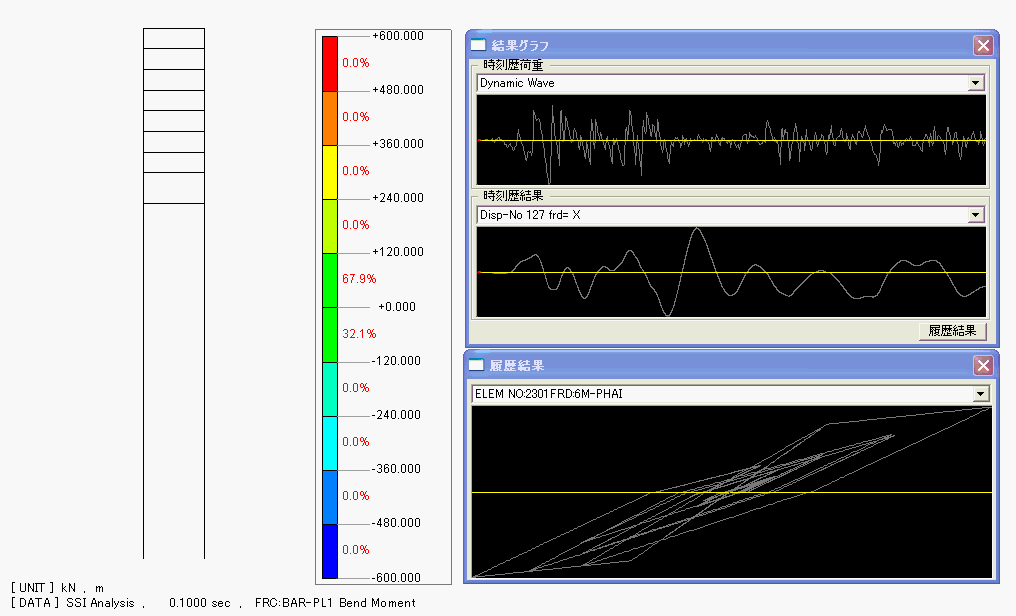

  入力地震波、地表面加速度、建屋の柱の曲げモーメントの時刻歴結果です。

アニメーション表示は現象の理解に役に立ちます。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  耐震解析では大量の時刻歴結果が得られます。

時刻歴結果を一括してグラフ処理するために左図にある波形処理ツールを利用して結果を整理します。
