特徴SoilPlus:地盤・浸透・耐震統合解析システム



地盤・構造物連成動的耐震解析:地下鉄ボックス解析

地下鉄ボックス解析においては、一般的に、地盤バネを適用したフレーム解析、地盤をFEM要素でモデル化する有限要素法解析が行われます。有限要素法による解析では地盤の非線形を考慮することができ、地盤の相対変形の影響を受ける地下鉄ボックスの影響を詳細に検討することができます。

耐震解析の流れを以下に示します。

SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  押出し法により成層メッシュを作成します。
耐震解析ではせん断変形が卓越するため正方メッシュで解析します。

メッシュが作成できたらグループ分けします。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  設計用地震波はデータベースに登録されています。
左図はT2-Ⅰ-1を読み込んだ状態です。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  固有値解析の結果です。
モードを確認することで卓越振動数を把握します。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  レーリー減衰用に剛性比例、質量比例の係数を決定します。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
拡大
  せん断ひずみのコンター図です。
ボックス近傍の弱層でせん断ひずみが確認できます。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
SoilPlus:地盤・浸透・耐震統合解析システム拡大

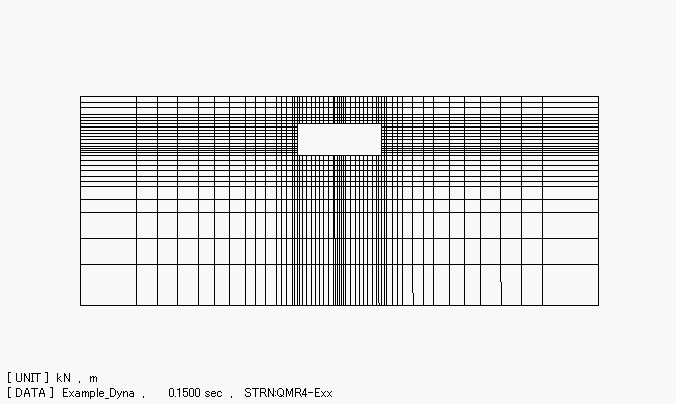

  変形図のアニメーションです。
アニメ作成機能により時系列変化を視覚的に確認できます。

SoilPlus:地盤・浸透・耐震統合解析システム


SoilPlus:地盤・浸透・耐震統合解析システム
SoilPlus:地盤・浸透・耐震統合解析システム拡大
  断面力図で構造耐力を照査します。
降伏値を設定することで降伏判定を行う機能が搭載されています。
