応力変形解析：土留め掘削解析
このモデルでは、大平面の深掘削による周辺地盤の挙動を、3 次元モデルを用いて解析しようとしています。周辺への影響を押さえるため、土留め壁だけでなく場所打ち杭も使用しています。計算した結果、周辺地盤の挙動を見ることが重要となります。

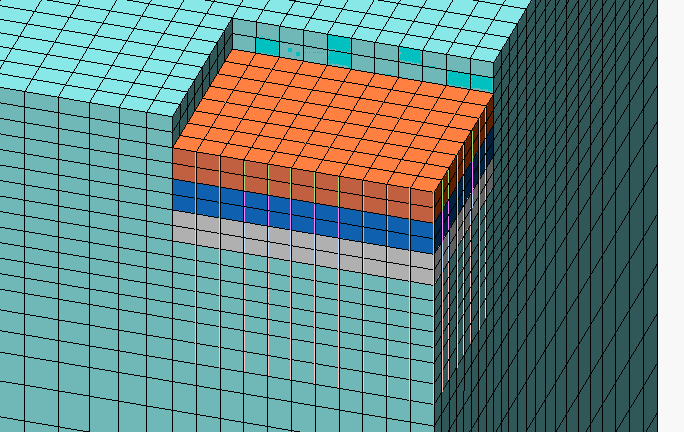

  | 地表面に2Dの正方メッシュを作成します。 それを鉛直下側に押し出すことで地盤要素を作成しました。 掘削する領域をグループ分けして地盤要素は完成です。 |
|
 | ||
 | 掘削領域の側壁としてシェル要素を作成します。 場所打ち杭は節点を押し出すことで梁要素として作成しました。 |
|
| ||
 | 施工手順を設定します。 側壁を打設後、場所打ち杭→掘削、の手順で掘削を進めます。 |
|
| 施工は（地盤掘削→セグメント施工）の手順で行っています。地盤掘削した後に必ずセグメント施工が来ているか確認します。 | ||
| ||
 | 杭の軸力を断面力図で表示しています。 杭等で最大値を示しています。 側壁で変形が発生するため、側壁近傍の軸力は比較的大きな応答値を示しています。 |
|
| ||
 | 半分モデルのを結果処理機能を利用してミラー表示します。 切断面図を表示することで内部の結果分布を把握します。 ３次元解析の結果処理に必須の機能です。 |
|
| ||

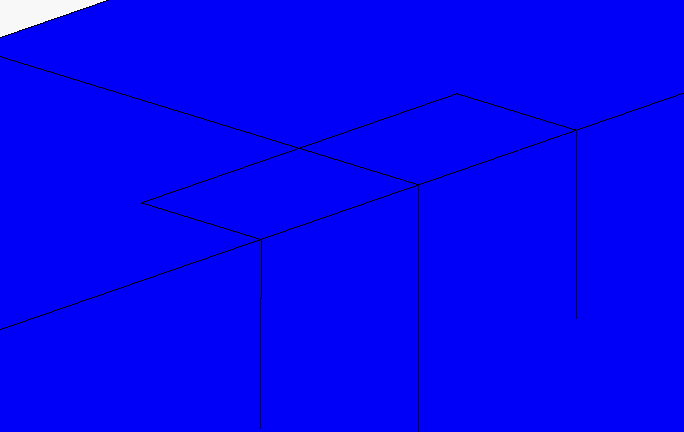

 | ミラーした状態で変形図、アニメーションを作成できます。 側壁のはらみ出し状態を動画で確認します。 |
|
