浸透流解析：河川提体の浸透流解析
河川の水位変動にともなう地下水検討解析。河川の水位、降雨を水頭条件としてどのように地下水位が変化するか推定します。地盤には飽和／不飽和を考慮し、河川水位・降雨には時間変化を考慮した非定常解析です。
CAD図面があればDXF形式でそれを利用します。
搭載するCADエンジンを利用すれば図面はSoilPlusでも作成可能です。
浸透流解析は特別な結果処理（地下水面、流線）があるのでその方法を紹介します。
  |
DXFファイルがある場合はそれを利用します。 左図はSoilPlusに搭載のCADエンジンで描画した図面です。 オートメッシュ機能を利用すると要素形状は機械的に決まり制御しません。 要素形状を規定する場合はこの段階でメッシュ線を決めておきま |
|
 | ||
 | オートメッシュ機能を利用してモデル作成しました。 地盤には平面ひずみ要素としてモデリングしています。 |
|
| ||
 | 不飽和特性を入力するダイアログです。 詳細なデータがあればテーブルから。 無い場合はデータベースから数値を算定します。 |
|
| ||
 | 施工手順、定常／非定常、解析時間等の設定を行います。 施工手順はプレビュー機能で間違いないか確認します。 施工手順が設定できたら解析実行します。 |
|
| ||
 | 流速のベクトル図です。 法面下端で最大流量が確認できます。 ベクトルをコンター色で表示しています。 |
|
| ||
 | 流速のコンター図です。 凡例を表示しています。 凡例の分割数や指数・整数の切り替えも可能です。 |
|
| ||
 | 地下水位経時変化です。 地下水位が降雨と伴に上昇し、排水する様子が確認できます。 |
|
| ||

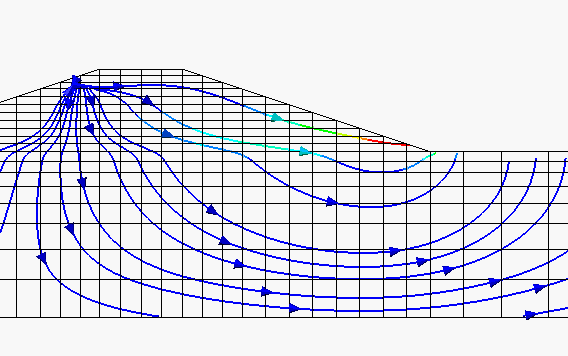

 | 流線図です。 この機能により源泉を把握することができます。 アニメーションを作成できるのでプレゼンテーションに活用できます。 |
