２次元モデリング機能：オートメッシュ
オートメッシュ機能はメッシュ生成アルゴリズムに従ってCADから節点・要素を生成する機能です。
2次元解析では【Loop Mesher】【Grid Mesher】【Delaunay Mesher】のアルゴリズムが用意されています。作成する要素形状は3節点の三角形要素、4節点の四角形要素です。三角形、四角形を混合した要素を作成することも可能です。

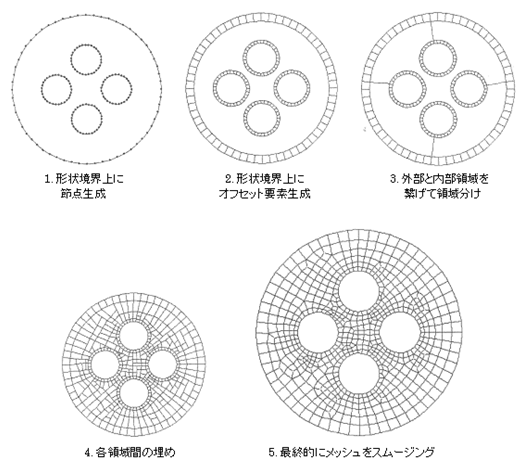

Loop Mesher
形状境界/トポロジの認識、要素サイズの変化に適しています。特に、形状境界にオフセット要素を生成することで、精度の良いメッシュを生成することができます。

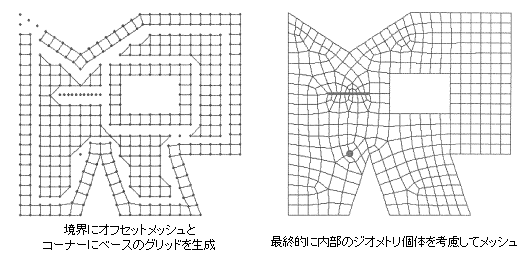

Grid Mesher
規則的で、直交するメッシュを生成します。精度のよい解析を行うためには、グリッドメッシュが最適です。

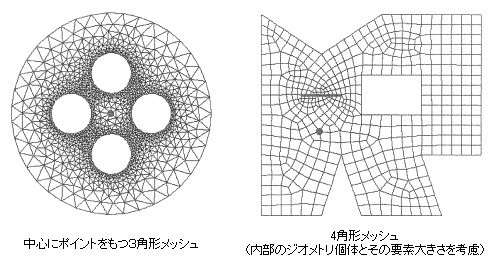

Delaunay Mesher
形状境界/とポロ時の認識、要素サイズの変化に適しています。内部のラインやポイントも考慮でき、さらにそれらに要素サイズまで制御できます。
三角形要素の生成に最適な手法です。
