詳細STAAD.Pro:骨組構造解析・設計支援システム

ISMによるデータ連携

ISM概要

ISMとはIntegrated Structural Modelingの省略形であり、3Dモデルの属性情報を複数のプロダクト間で相互運用するための機能です。STAAD.Proはこの機能に対応しており、無償の専用ツール(iTwin Analytical Synchronizer)を経由して各プロダクト間でデータ相互運用が可能です。

ISMによるデータ連携

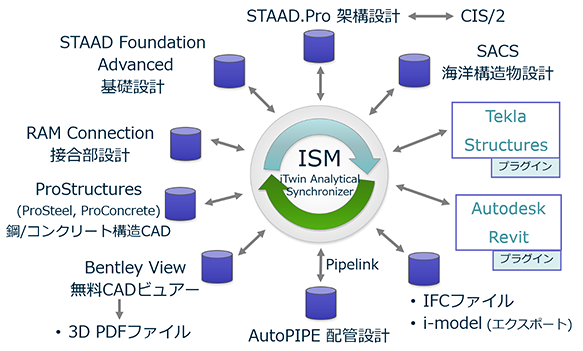

主なISM対応プロダクトには以下があります。ISMは各プロダクトでのモデル変更情報を管理し、必要な情報を適切にプロダクトに与えます。

ISMによるデータ連携

※ Bentley Viewを経由して出力したサンプル3D PDFファイルは、こちらから保存 PDF をしてご覧ください。

PDF PDFファイルはAdobe社のAcrobatを使用して掲載していますので、閲覧するにはAdobe Reader が必要です。
ダウンロードする場合は、

  1. 保存したい資料を右クリックで選択します。
  2. 表示されたポップアップメニューから [対象をファイルに保存] もしくは [リンクを名前を付けて保存] を選択します。
  3. [名前を付けて保存] ダイアログボックスで、ハードディスク上の保存場所を指定します。
  4. [保存] ボタンをクリックします。
  5. ハードディスク上に保存したファイルを開き、参照下さい。

※ 保存したPDFファイル内のサンプル3Dを画面上に表示するには

  1. 保存したPDFファイルをAcrobatReaderにて開きます。
  2. 画面上部に表示される黄色バーのメッセージ「マルチメディアおよび3Dコンテンツは無効になっています。
    この文書を信頼できる場合は、この機能を有効にしてください。」の右側ボタン「オプション」をクリックし、「今回のみこの文書を信頼する」を選択します。
  3. 画面内に表示されている赤い「?」をクリックするとサンプル3Dが表示されます。

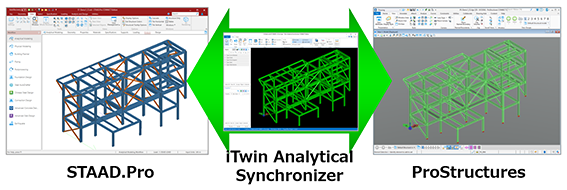

STAAD.ProとProStructuresの連携例

ISM専用ツール(iTwin Analytical Synchronizer)を介してデータ交換が可能です。iTwin Analytical SynchronizerのISM Viewerは、転送データ(.Ism.Dgn)を表示確認することもできる無償ツールです。

ISMによるデータ連携
