FAQ

07_結果処理

断面力を全体座標系に変換できますか?

バー要素、ロッド要素、バネ要素等の各断面力は要素座標系を基準にして出力されます。
全体座標系に変換した出力はしていません。

板要素については、以下の方法で全体座標系に変換することも可能です。

対象:大規模オプション

xmlファイルを修正していただくことで対応可能です。
※下記修正をしますと、要素座標系での結果出力には対応できません。

以下の修正をしてください。

  • 修正前
    MITCShellDefaultCalcElemCoordMethod="dependentOnConnection"
  • 修正後
    MITCShellDefaultCalcElemCoordMethod="independentOfConnection"

詳細につきましては、トランスレータリファレンスをご参照ください。

対象:板要素が使用可能なソルバー全て

プリポストに板要素の結果を座標変換する機能があります。

結果表示のプロパティウインドウから「その他」を選択してください。
「平板結果座標系」の部分を「要素座標系」から「全体直交座標系」を選択し、「適用」をクリックしてください。
こちらで座標変換が行われます。

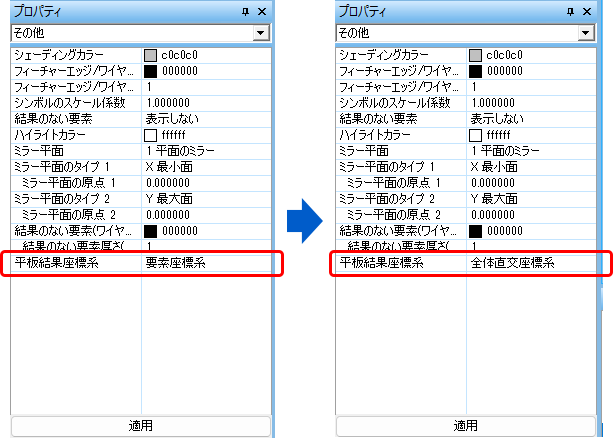

図1 板要素の断面力結果のプリポストでの変更方法

図1 板要素の断面力結果のプリポストでの変更方法
