「USER FATAL MESSAGE 8005」のエラーについて
入力データから要素座標系を定めることができない場合に出力されます。
以下の情報が適切に入力されているかご確認ください。
1D要素の要素座標系を設定するには1D要素のバー、ロッドなど要素座標系を入力する必要があります。2節点で構成される1D要素は要素座標系を設定することで3次元空間における向きを決定します。
手順：1D要素の要素座標系を設定
- ［ モデル ］－［ 要素 ］－［ 要素座標系の変更 ］ を選択

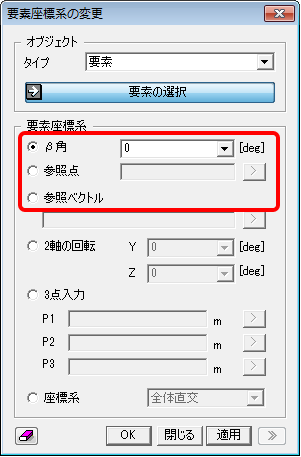

- 要素座標系の変更にてβ角、参照点、参照ベクトルを設定
手順：バネ要素、節点ジョイントの要素座標系
- ［ モデル ］－［ 要素 ］－［ 要素座標系の変更 ］ を選択

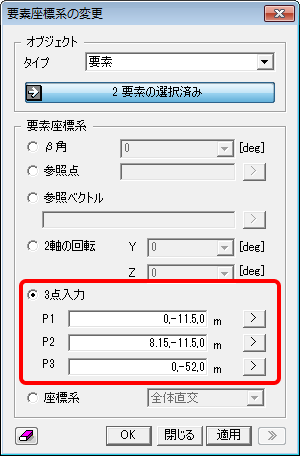

- 要素座標系の変更にて3点入力を設定
節点ジョイントを構成する2節点間に距離がある場合、2点を結ぶベクトルと全体座標系Z軸から要素座標系を自動的に定義します。
原点から遠い座標で計算すると、桁落ちにより要素を構成する節点間距離が小さくなります。
そのため、解析時にヤコビアンがゼロと見なされることがあります。

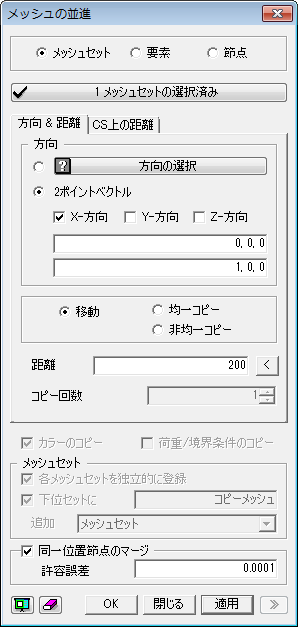

この場合、モデルを原点近傍に平行移動させることで解決します。
＜コマンド＞

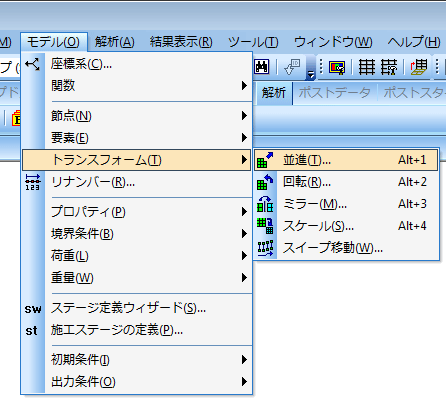

［ モデル ］－［ トランスフォーム ］－［ 並進 ］
