02_モデル作成

モデルの座標情報をポイントデータとしてエクセルから取り込む方法

エクセルなど表形式で整理したデータをテーブルに貼り付けることが可能です。

<コマンド>
[ ジオメトリ ]-[ ポイント ]-[ テーブル入力 ]

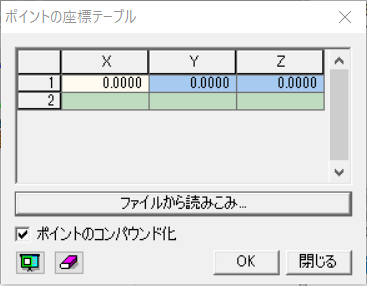

ポイントテーブルは次の書式で構成されています。
ポイントテーブルで入力する場合、この書式に合わせてエクセルを整理しておきます。

書式 … X(X座標値)・Y(Y座標値)・Z(Z座標値)

手順:書式の貼り付け

  1. エクセルから書式を一式コピー
  2. テーブルの左上にカーソルを合わせて “Ctrl+V”
    またはマウスの右クリックから “貼り付け” をクリック
書式の貼り付け

同様に、要素、境界条件、荷重、初期条件においてもテーブルが用意されています。
用途に合わせてご利用ください。

<コマンド一覧>

節点
[ モデル ]-[ 節点 ]-[ テーブル ]
要素
[ モデル ]-[ 要素 ]-[ テーブル ]
境界条件
[ モデル ]-[ 境界条件 ]-[ テーブル ]
荷重
[ モデル ]-[ 荷重 ]-[ テーブル ]
初期条件
[ モデル ]-[ 初期条件 ]-[ テーブル ]
