Analysis of Ultrasound Propagation in High-Temperature Nuclear Reactor Feedwater to Investigate a Clamp-on Ultrasonic Pulse Doppler Flowmeter
GFRP(ガラス繊維強化プラスチック )解析例
京都工芸繊維大学様 ご提供
解析モデル

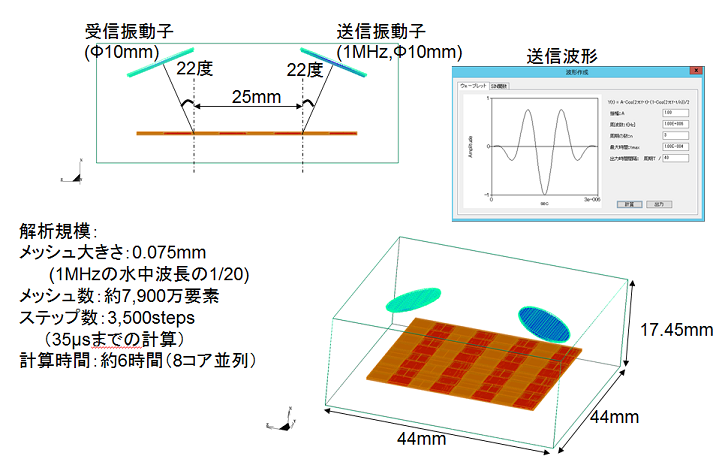

解析したモデルの形状は、以下の通りです。

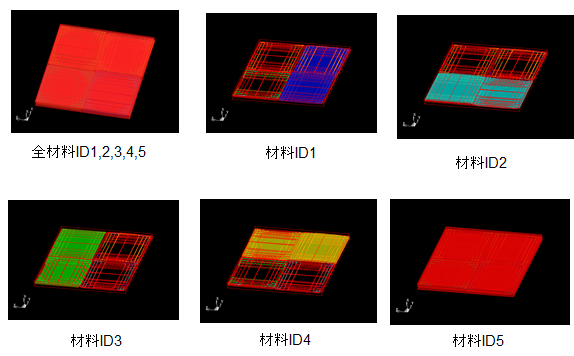

GFRPの積層構造をモデル化
材料パラメータ

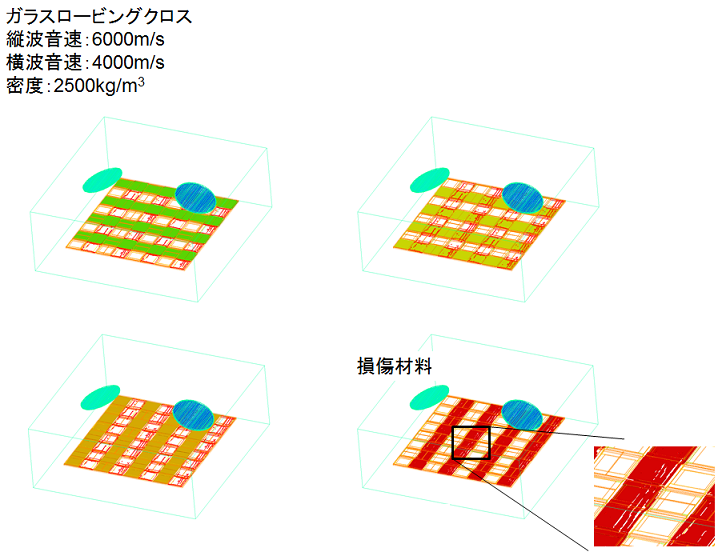

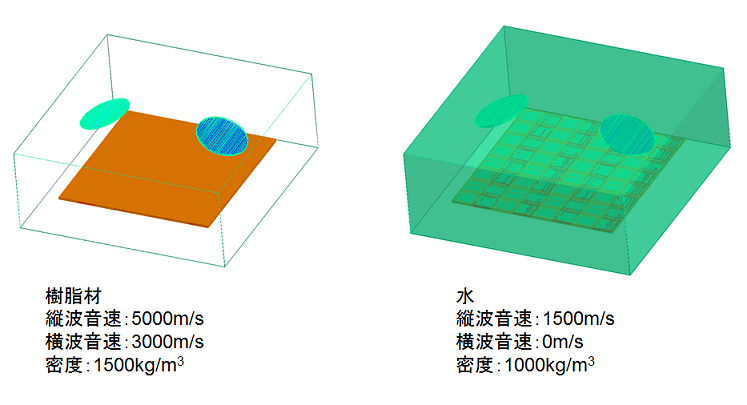

解析した材料パラメータは、以下の通りです。
損傷材料は画像ファイルより損傷をモデル化しています。
損傷画像
解析結果

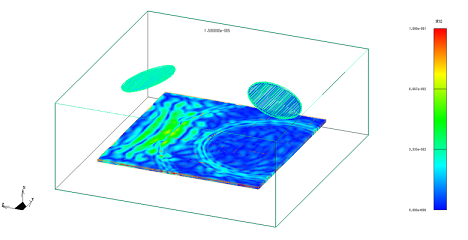

(1) 複合材表面変位図

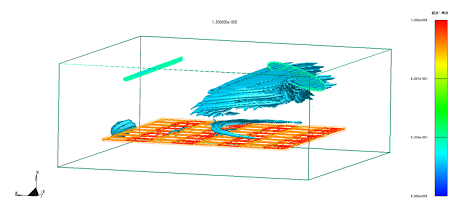

(2) 縦波・横波等数値ボリューム表示図

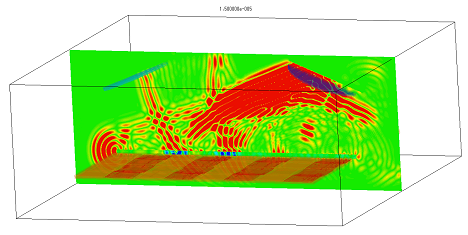

(3) 縦波・横波中央断面表示図

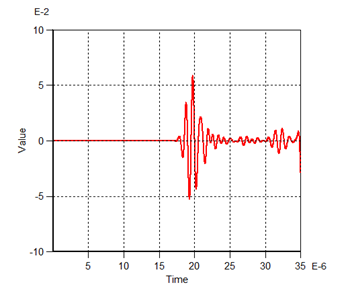

(4) 受信波形
