Analysis of Ultrasound Propagation in High-Temperature Nuclear Reactor Feedwater to Investigate a Clamp-on Ultrasonic Pulse Doppler Flowmeter
タグボートの振動解析
タグボートの振動解析例 解析条件1
3次元モデル
船体サイズ:9m(L) x 3m(D) x 1.5m(H)
送信周波数:1kHz
全要素数:19,000,000
要素大きさ:0.02mm
3次元メッシュ図
物性値
材料
縦波音速
横波音速
密度
Q値(減衰)
船体
5,950 m/s
3,240 m/s
7,900 kg/m3
-
甲板
3,200 m/s
2,400 m/s
2,000 kg/m3
-
海水
1,510 m/s
0 m/s
1,020 kg/m3
-
タグボートの振動解析例 解析結果

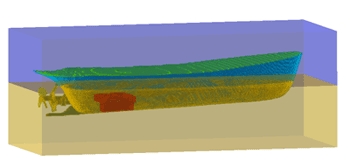

圧力波伝搬図
船体横断面図
船体縦断面図
船体横断面図
モデル表面の変形(ベクトル)図
振動の伝播のみでなく、船体の振動による変形も確認できます。
