オーステナイトステレンス鋼溶接部欠陥の探傷解析

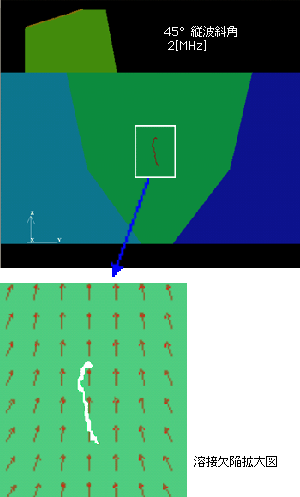

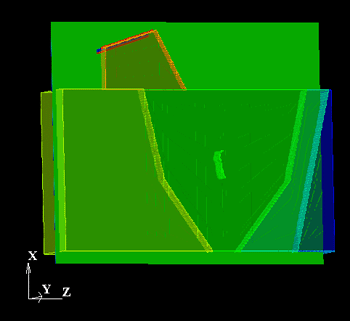

オーステナイトステレンス鋼溶接部の探傷波形解析モデルと欠陥詳細部 |
|
  |
オーステナイトステレンス鋼溶接部の探傷試験結果とシミュレーション結果の比較

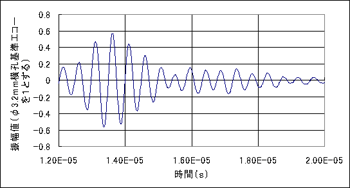

探傷試験結果

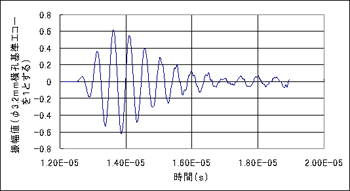

シミュレーション結果 - 縦軸は、直径3.2mmの横穴試験結果から取得した振幅で正規化した値
- 両者の探傷波形、到達時間、エコー強度は良くあっている。
参考：
古村一朗、池上泰史、三原田八水、上杉信夫・超音波探傷シミュレーション大規模解析コードの開発・超音波TECHNO,Vol.13,No.2(2001)P.10．
