特徴Production Module:切削負荷予測プログラム

NEW 好評開催中 !!

切削加工シミュレーション技術習得セミナー オンライン版
Production Module

Production Moduleは加工時間の短縮を目的としてCAMなどで作成されたNCコード(APT、G)の解析を行います。幾何学的な形状しか考慮できないCAMソフトでは材料ごとに異なる加工因子を考慮することができません。Production ModuleはAdvantEdge FEM解析結果をNCデータの解析に適用する手法により正確な加工負荷を算出します。NCツールパスコードを解析し、工具が被削材を加工するときの切削抵抗値を解析したら、加工時間を短縮するために切削負荷平滑化を行いNCデータを最適化します。最適化の手法は加工プロセスに応じてさまざまです。Production Moduleユーザは解析によって得られた正確な切削抵抗値に基づく加工シミュレーションによって最適な加工を考察することができるようになります。

Production Module

容易な解析セットアップ

Production Module

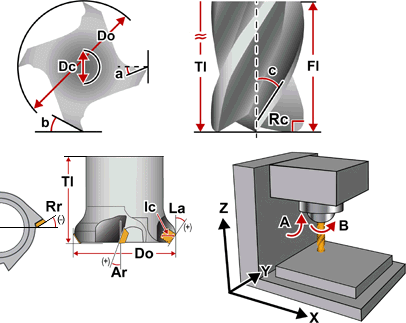

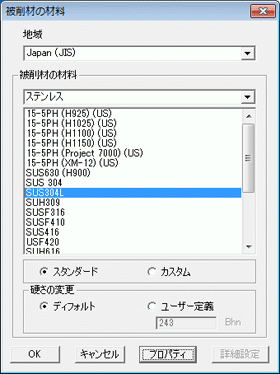

Production Moduleを用いて解析を開始するまでの手順は非常に簡単です。Production Module GUIの手順に従い解析に必要なパラメータを入力していきます。CAD工具形状の取り込みや、負荷データベースの作成といった操作も可能です。

Production ModuleはCAMではありませんので、NCコードを作成することはできません。ユーザがNCツールパスコード(APTコードかGコード)を用意しておく必要があります。

Production Module

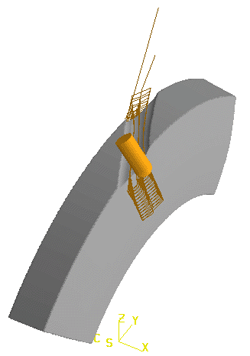

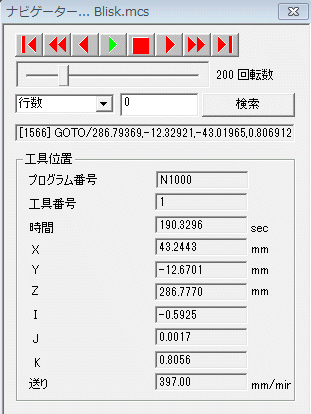

設定が完了したら、正しく加工をシミュレーションできるか確認を行う必要があります。ユーザはProduction Moduleナビゲータを使用してツールパスの詳細を確認できます。

Production Module   Production Module

負荷計算

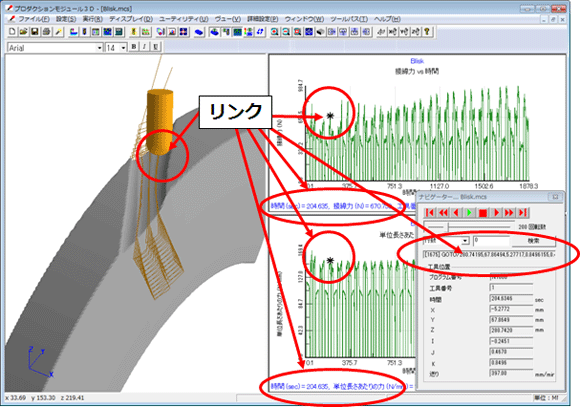

負荷計算を実行したら、既存のNCデータによる加工について解析を行います。加工プロセス中のどの個所の加工時間を削減できるか検討を行います。Production Moduleの解析結果はアニメーション、負荷グラフ、ナビゲータ上でそれぞれリンクされているので、グラフ上で問題の切削抵抗値が生じる個所は、アニメーション中でどこか、ナビゲータ中でNCコードの何行目のコマンドによってその負荷が生じるのか確認することができるようになります。

Production Module

負荷平滑化計算

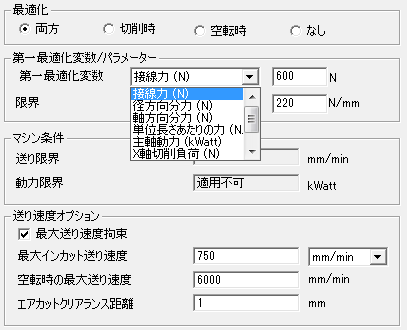

加工時間を短縮するために負荷を平滑化することがProduction Moduleを用いて解析を実行する最大の目的です。工具が受ける切削抵抗値を大きくしすぎては、工具欠損や加工品品質の劣化といった問題が生じます。粗加工や仕上げ加工など加工プロセスに応じてNCコード最適化手法は異なります。Producution Moduleユーザは目的に応じてパラメータを選択してNCプログラムを最適化することができるようになります。

Production Module

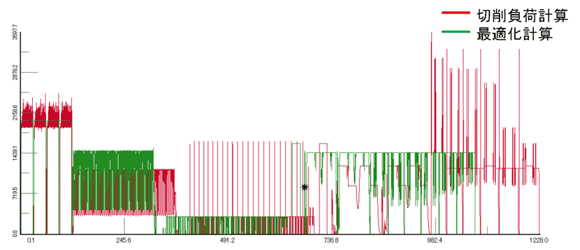

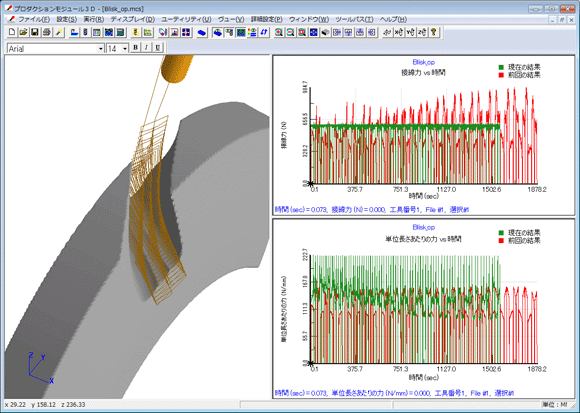

負荷が低い加工個所の負荷を均一に上げて加工時間を短縮する一方、切削力スパイクを除くことで安定した加工が可能となります。ユーザはProduction Moduleによって送り量が書き換えられた(ツールパスの軌道は変化しません!!)NCコードを加工マシンへ持っていき加工を開始することができるようになります。

Production Module
