LS-DYNA：サンプル＆事例紹介：シート材のパンチシミュレーション

深絞り（シートメタル）の計算例です
加工後、陰解法によるスプリングバックの計算も可能です
また、破壊限界の評価（FLD)も簡単に行なうことが出来ます
お客様広場の技術情報のコーナーに資料があります
（保守ユーザー様のみ閲覧可）

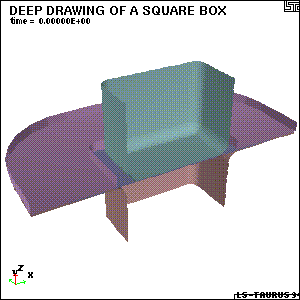

計算過程の全体

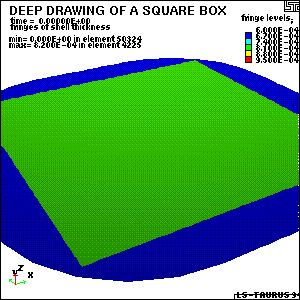

色は板厚の分布を表わしています。グリーンからブルーに変化する部分が板厚が薄くなっていることがわかります
