特徴FINAS/STAR:大規模非線形構造解析システム

非線形解析機能の充実

  • 金属、ゴム及び鉄筋コンクリート等、材料非線形性を考慮するため様々な材料構成則を装備
  • 幾何学非線形性への対応
  • 解析ソルバーの収束性及び安定性の追求
  • 解析ステップ等の自動化によるユーザ負担の大幅な軽減

大規模問題に対応するため高速並列ソルバーを実装

  • 複数の並列処理ソルバーを実装
  • 最新の理論に基づくバランシング領域分割ソルバーを開発

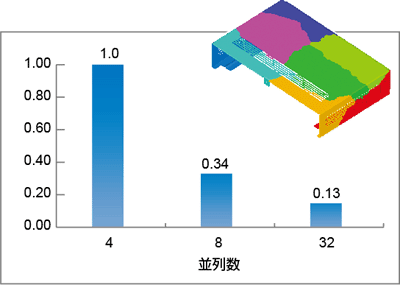

CRAY CX1による並列化ベンチマーク

形状 PC筐体
モデル情報 節点数=135万、要素タイプ=4面体2次要素
解析タイプ 静解析
スピードアップ率(対4並列) スピードアップ率(対4並列)
参考構成
計算ノード 8ノード (Intel Xeon X5570 2.93GHz x 2CPU/ノード)
ストレージノード 146 GB SAS Local Disk x 4(RAID5)
メモリ 48GB/ノード
ローカルHDD 250GB 7200 rpm SATA Local Disk/ノード
インターコネクトネットワーク Infiniband (4xDDR)12 Port
ネットワーク

Gigabit 16 Port


現実の機械部品および製造(施工)プロセスを意識したモデリング機能の強化

  • アセンブルモデリング機能;複数部品の境界面での自動締結
  • ボルト締結機能 ;ボルトの初期ストレス自動定義
  • 段階施工機能 ;要素の追加による盛土、要素の削除による掘削
  • ガスケット要素 :ガスケット要素の開発

流体-構造連成解析機能

  • 流体コードFINAS/CFDとの連成;タンクスロッシング問題、自励振動問題等への適用等
    (現在開発中)

信頼性の確保

  • 徹底したプログラム検証を実施
  • お客様の個別課題に対して、解析システムや解析モデルの妥当性検証を行います。

日本語ユーザインターフェースFemapを採用

形状・入力データの作成から、解析の実行、そして解析結果の処理までの、全ての作業を、使いやすい日本語インターフェースFemap上でシームレスに行うことが可能です。

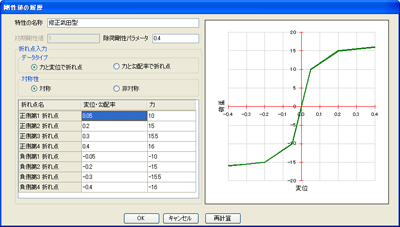

  • 入力データのビジュアル化
    非線形特性データの作成の際、折れ点情報を入力するとリアルタイムでグラフ化を行います。数値だけでなくグラフによるデータの確認を行うことで、データの誤入力を防ぐことが出来ます。
    FINAS/STAR:特徴

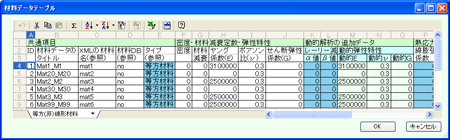

  • テーブルによるデータ編集
    Excelとのデータ連携によりテーブルによる編集が可能です。材料データや特性データは個々のダイアログを開くことなくExcelで一括編集が可能なため、容易かつ作業時間の短縮が図れます。
    FINAS/STAR:特徴

自社開発製品である強みを生かし、お客様の解析ニーズへ迅速に対応

FINAS/STARは弊社自社開発・国産の有限要素法による構造解析ソルバーです。
お客様の特定課題への解析精度向上や、機能追加等のご要望へ、迅速に対応いたします。

  • 解析システムや解析モデルの妥当性検証作業
  • 個々のニーズに対応した解析システムのカスタマイズ

等をご提供いたします。
