鉄筋コンクリートH型断面耐震壁の終局強度試験シミュレーション
※参考文献:(財)原子力発電技術機構、原子力発電施設耐震信頼性実証試験、原子炉建屋総合評価、 原子炉建屋耐震壁終局強度評価に関する報告書 平成8年度、平成9年3月
解析条件

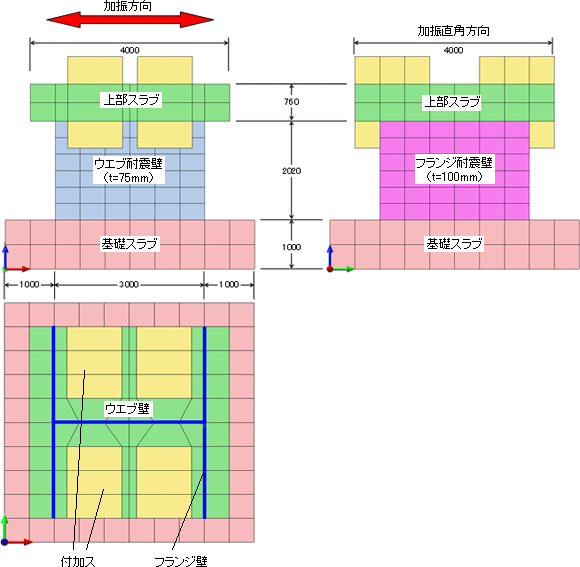

試験体形状

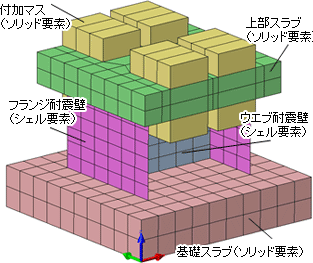

解析モデル・解析条件

荷重条件:地震加速度入力
入力ステップ | Max acc.
(gal) |
想定挙動 |
---|---|---|
RUN-1 |
53 |
弾性挙動 |
RUN-2 |
112 |
初期せん断ひび割れ |
RUN-3 |
325 |
RUN-2に対して×3 |
RUN-4 |
577 |
変形角が 2/1000 rad |
RUN-5 |
1230 |
終局挙動 |
解析条件
- 動的非線形解析(微小変形解析)
- 鉄筋コンクリート(耐震壁シェル要素)の非線形構成則:分散ひび割れRCモデル
- 積分時間間隔:0.002sec
- 数値積分法:Newmark-β(β=1/4)法
- 減衰:初期剛性比例減衰
1次固有振動数(13.2Hzに対して、h=0.8%で設定) - 収束方法:Newton-Raphson法
解析結果

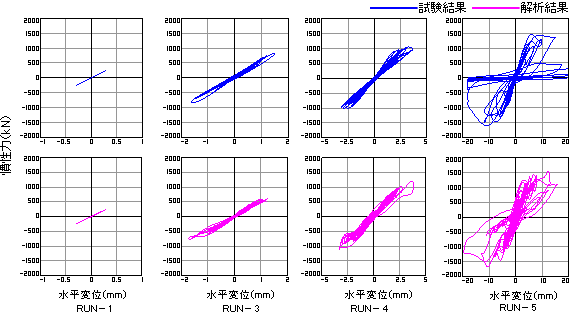

慣性力-水平変位関係(試験結果(青)と解析結果(桃)との比較)

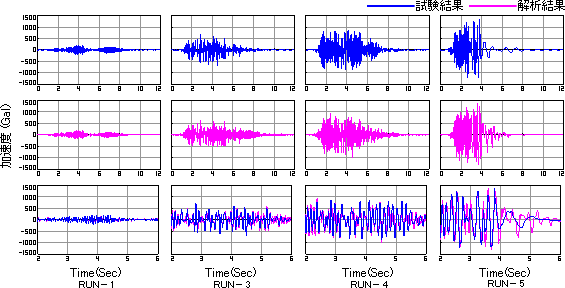

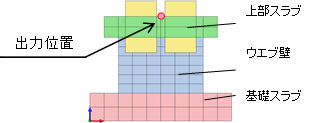

上部スラブの水平加速度波形、加速度応答スペクトル(h=5%)

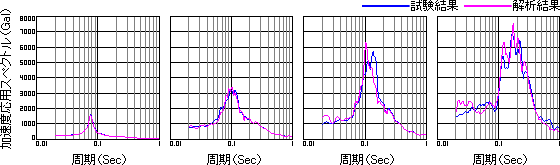

上部スラブの加速度応答スペクトル(h=5%)

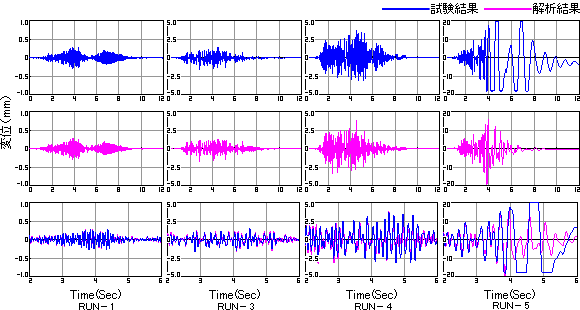

上部スラブの水平変位波形
