鉄筋コンクリート梁の曲げせん断破壊試験シミュレーション
※参考文献：H.Saito ほか（電力共研、東電、東芝、日立、建設3 社 「RCCV の非線形挙動に関する研究」）, "Ultimate Strength of reinforced concrete members subjected to transient high temperature distribution",SMiRT12
解析条件

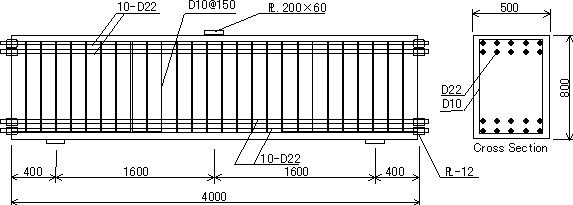

<試験体形状>
試験体形状

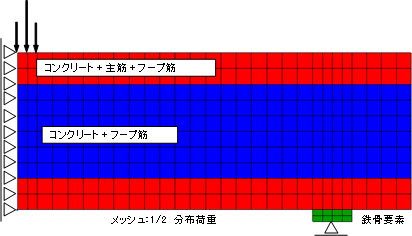

解析モデル
コンクリート応力－ひずみ関係
引張側 ※ここのひずみの値はFINAS/STARではひび割れ時のひずみを使用（解析結果に依存）この値は他汎用コードで使用している値に合わせた |
圧縮側 |
コンクリート応力－ひずみ関係
| コンクリート | fc [N/mm2] | -31.01 |
|---|---|---|
| ε0 [-] | -2.50E-03 |
|
| ft [N/mm2 | 2.2 |
|
| ν0 [-] | 0.2 |
|
| 鉄筋1 (主筋：D22） |
E [N/mm2] | 2.03E+05 |
| Fy [N/mm2] | 404 |
|
| 鉄筋比 [-] | 0.048 |
|
| C [-] | 0.4 |
|
| 鉄筋2 (せん断補強筋：D10） |
E [N/mm2] | 1.92E+05 |
| Fy [N/mm2] | 357 |
|
| 鉄筋比 [-] | 0.002 |
|
| C [-] | 0.4、2.0 |
解析方法
- 静的非線形解析（微小変形解析）
- 鉄筋コンクリートの非線形構成則：分散ひび割れRCモデル

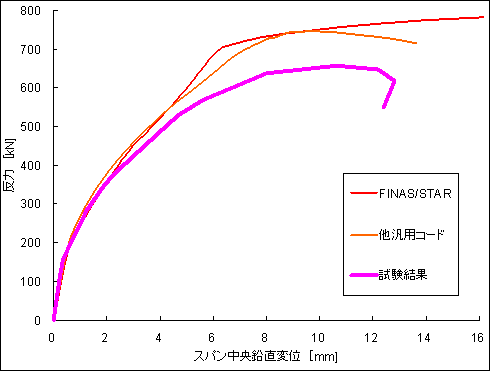

解析結果
反力－変位関係（試験結果と他汎用コード解析結果との比較）
せん断応力低減の感度解析

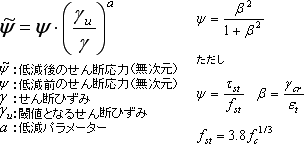

次式によってせん断応力を低減させた感度解析を行った。
γu=2000μ、1500μ、1000μの3ケースについて検討した。
 今回はせん断低減の影響を見るために、極端な例としてaに大きな値（a=1000）を設定した。 |
 ひび割れ面のせん断伝達モデル
a=0 としてψを低下させなくても、ひび割れ方向のひずみεtが大きくなったときにβは小さくなり、せん断応力τxyは低下するモデルとなっている。 |

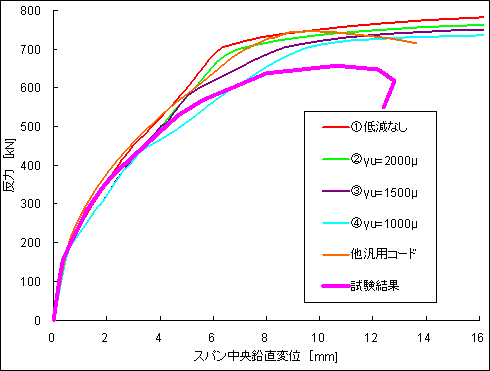

解析結果
反力－変位関係（試験結果と他汎用コード解析結果との比較）
