流体解析例題 No.3
水流入攪拌解析
解析内容分類
非定常 2次元 一般化座標 オブジェクト個数=少 移動格子問題 |
解析目的
初期水温280K容器に350Kの湯が流れる容器内に攪拌用の プロペラを設置した場合、湯の混合状況を確認するため 解析を行う。
解析条件

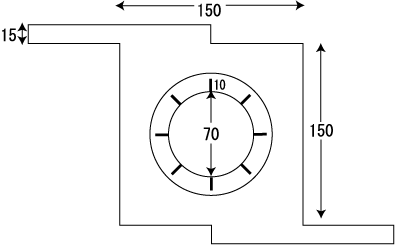

構造材質 | 容器 | サイズ 高さ:150 [mm] 幅:150 [mm] 奥行き:無限大 [mm] プロペラ軸:直径70 [mm] プロペラ板:幅10 [mm] ※計算は奥行き無限大の2次元モデルで行う |
---|---|---|
シミュレーション時間 | 水流入開始から1.8秒間 | |
湯流入速度 | 0.3[m/s] | |
湯流入温度 | 350[k] | |
流入管高さ | 15[mm] | |
プロペラ回転速度 | 628[rpm] | |
壁面条件 | non-slip条件 | 温度:280[k] |
出口 | 圧力 | 一定 |
解析結果
- 0.4、0.9、1.35、1.8秒後の速度、温度分布
- 速度、圧力、変位アニメーション
解析内容分類
計算の種類 | 解析次元 | 座標系 | オブジェクト | ||||
---|---|---|---|---|---|---|---|
定常 | 2次元計算 | 直交or円筒座標 | 少 | ||||
非定常 | 3次元計算 | 一般化座標 | 多 | ||||
問題の種類 | |||||||
基本流れ解析 | 混流相 | 粒子挙動 | |||||
流れのみ | 自由表面 | ||||||
温度 | 化学反応 | ||||||
濃度 | 燃焼 | ||||||
圧縮性 | 移動格子 | ||||||
輻射 | 流体構造連成 |
項目 | 内容 |
---|---|
解析内容策定 | 計算方式の選定・・・部材の配置と入力条件の策定 |
モデル作成 | 形状入力・・・メッシュ作成:入力設定 |
計算実行 | 計算機稼働・・・計算状況監視、変形後メッシュ形状予備試験 |
出力結果整理 | 図化出力、アニメーション作成・・・報告書作成 |
図をクリックすると拡大します。
