STEP5:ソリッドメッシュの作成

フリーエッジとインターセクションが修正されていることを確認後、ソリッドメッシュを作成します。

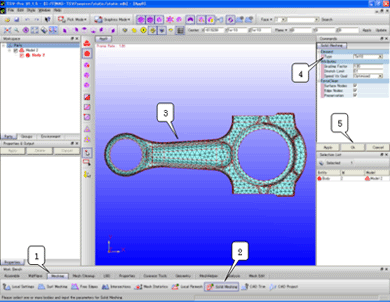

WorkBenchウインドウのMeshing / SolidMeshing をクリックします。
CommandsウインドウにSolidMesherダイアログが表示されます。

先に画面上のモデルをクリックしモデルのエッジが赤くハイライトしている事を確認します。このときSelectionListウインドウにも選択したBodyが表示されています。
次にCommandsウインドウからSolidMesher ダイアログのTypeをTet10とします。
ApplyまたはO.K.すると先程作成したサーフェースメッシュと同様に画面右下に進行インジケータが表示されます。メッシュ作成が終了すると以下のダイアログが表示されます。
