STEP3:サーフェスメッシュの作成

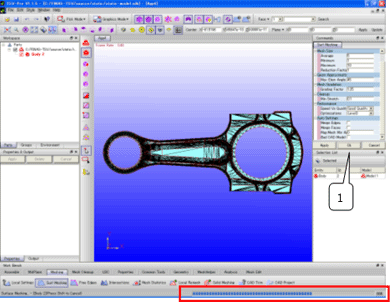

STEP2にて必要な設定を行った後にO.K.ボタンをクリックするとサーフェスメッシュが作成されます。
メッシュ作成中は画面右下に進行インジケータが表示されます。

＊サーフェスメッシュ作成を中止する場合には、Shiftキーをクリックします。次に画面上に表示される上記ダイアログのYesボタンをクリックすると、サーフェスメッシュ作成を中止することが出来ます。

メッシングを終了した旨のメッセージが表示されますのでO.K.します。

読み込んだCADモデルは不要になるので駆除します。Workspaceウインドウのリストの中からCADモデルを選択します。
WorkspaceウインドウのC:/FINAS-TSV/source/static/static.vdb　をダブルクリックし、WorkBenchウインドウにてMesh Cleanup / Delete Entity を押すか、もしくは、右クリックメニューにてDeleteボタンを押すことでCADモデルだけを削除します。

削除前

削除後
