FAQ
02_モデル作成
節点要素関連の表示、非表示
以下の関数ツールバーに、要素関連の表示、非表示などのアイコン群があります。
関数ツールバー/オート/マップドメッシュ
関数ツールバー/押出しメッシュ
関数ツールバー/メッシュ操作

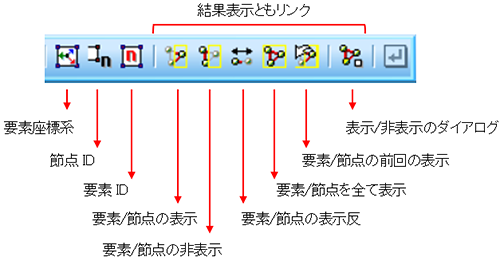

■アイコン群

■各アイコンについて
- 要素座標系
- 要素座標系の表示、非表示を行います。
- 節点ID
- 節点IDの表示、非表示を行います。
- 要素ID
- 要素IDの表示、非表示を行います。
- 要素/節点の表示
- 要素/節点の表示を行います。
- 要素/節点の非表示
- 要素/節点の非表示を行います。
- 要素/節点の表示反転
- 要素/節点の表示を反転します。
- 要素/節点を全て表示
- 要素/節点を全て表示します。
- 要素/節点の前回の表示
- 要素/節点の前回の表示を行います。
- 表示/非表示のダイアログ
- 表示/非表示のダイアログを表示します。
※「節点/要素の表示」および「節点/要素の非表示」に関しましては、アイコンをクリックした後に対象の節点/要素を画面上から選択します。

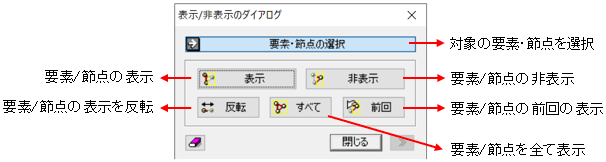

■表示/非表示のダイアログ
