FAQ

02_モデル作成

円周方向にメッシュを追加する方法

下記方法にて円周方向にメッシュを作成できます。

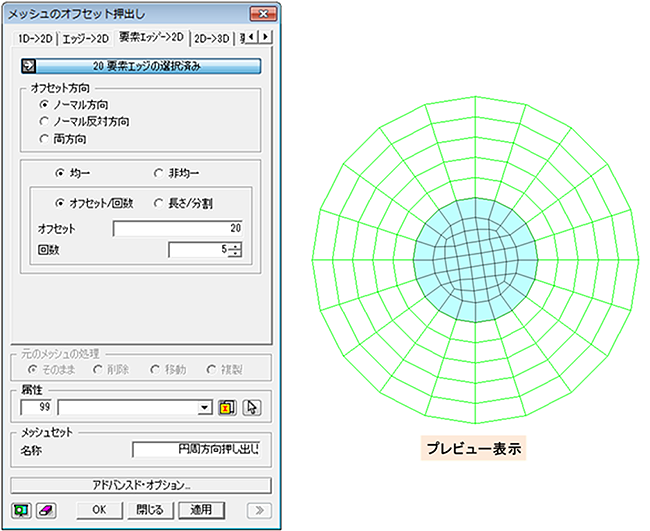

手順：メッシュの押し出し

1. ［ メッシュ ］－［ 押し出し ］－［ オフセット ］を選択
2. ＜ 要素エッジ -> 2D ＞タブをクリック
3. 対象となる要素エッジを選択
4. オフセット方向、任均一、非均一、その他パラメータを任意で設定
5. ＜ 適用 ＞または＜ OK ＞をクリック
