1D要素の要素座標系の確認と修正方法
1D要素の要素座標系は次の手順で確認することができます。
手順

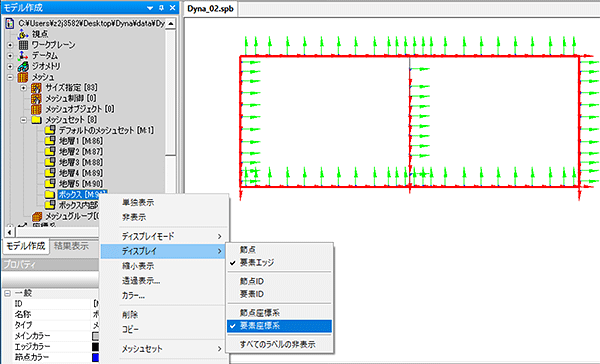

- モデル作成ウィンドウにて、1D要素を含むメッシュセットを選択
- 右クリックにて、[ ディスプレイ ]-[ 要素座標系 ]を選択
要素座標系が表示されます
この時表示される要素座標系の向きは次の通りです。
- 赤矢印
- x軸
- 緑矢印
- y軸
- 青矢印
- z軸
また、それぞれの向きは次の規則により決定されます。
- x軸
- 始点から終点方向
- y軸
- β角、参照点、参照ベクトル
- z軸
- x軸、y軸の外積方向
手順:x軸方向の変更
- [ モデル ]-[ 要素 ]-[ パラメータ変更 ] を選択
- “要素座標系の反転” を実行
手順:y軸方向の変更
- [ モデル ]-[ 要素 ]-[ 要素座標系の変更 ] を選択
- “β角” “参照点” “参照ベクトル” を実行
