図面印刷時のペン幅の指定方法

図面のペン幅を変更したいのですがどの様に設定すれば良いですか?

図面を表示させた状態で、「設定」→「印刷時の線幅の変更」を行います。
この方法で設定を変更した場合、図面を閉じると再度開いた時に初期値にもどっています。
変更を継続させたい場合は、インストール先フォルダーにある、toplots.iniを編集します。

例)壁体を太くして印刷したい。
「設定」→「印刷時の線幅の変更」にてペン番号33の0.4を1.0等に変更します。
または、toplots.ini中の以下の部分の0.4を1.0等に変更します。

Pen 33 0000ff Solid 0.4

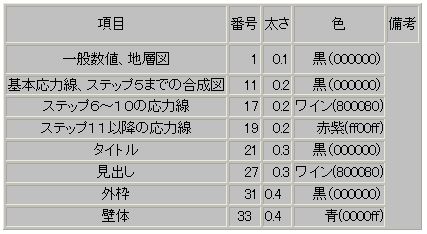

図化プログラムで使用しているペン番号と初期値は、以下のとおりです。

penwidth
