FAQ

02_モデリング

掘削条件データの設定例

掘削条件データの設定方法を教えてください

左図の様に一般的なモデルの場合について例を記します。

・第一次掘削　３ｍ

・第一次切梁設置位置　２ｍ

・第二次掘削　５ｍ

・第二次切梁設置位置　４ｍ

・第三次掘削　７ｍ

この場合のステップは下記の様になります。

STEP１　掘削３ｍ

STEP２　掘削５ｍ　切梁設置２ｍ

STEP３　掘削７ｍ　切梁設置４ｍ

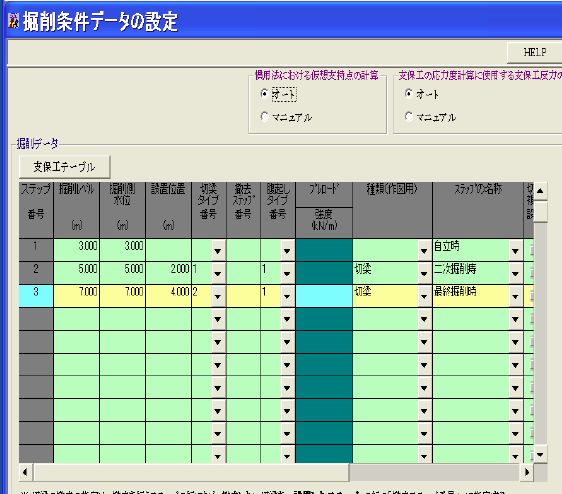

 この場合、ダイアログのイメージは下記の様になります。
