冶金プロセスモジュール
Thermo-Calcソフトウェアのアドオンモジュールである冶金プロセスモジュールでは、BOFやアーク炉溶解、LFにおける脱リン・脱酸・脱硫、介在物除去などの製鋼プロセスを、スラグ量やガス分圧、温度や時間を考慮して計算することができます。
適用可能なプロセスとして、EAF（電気炉）、LD・BOF（転炉）、Tapping（出鋼）、LF（炉外精錬炉）、VOD（真空酸素脱炭）などがあげられます。例えば、LFプロセスであれば、指定した溶鋼やスラグの量や成分と、プロセス条件（温度・時間・ガス）や添加材（脱酸剤や特定の合金元素など）を投入するタイミングを指定し、プロセス中のスラグ量やスラグの成分、溶鋼中の不純物量などを評価することができます。
それぞれのプロセスに関して、計算ワークフローが用意されております。
本モジュールの使用にはTCOX8以降のデータベースが必要ですが、Thermo-Calcユーザーの方は、DEMO版データベースでも試していただけるExampleもございますので、是非お試しください。
計算例
BOFプロセスにおける脱硫工程
酸素吹込み量に対し、スラグ添加（CaO:75%、Al2O3:25%）の有無の影響を計算します。スラグを投入することで、BOFの酸化条件（酸素吹込み）により、溶鋼中のP含有量は減少しています。
(例題のファイル：Ex-6b-Si-Mn_and_Al-Ca_killing_TCOX.tcu)

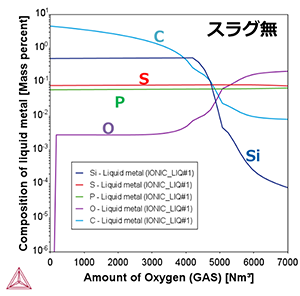

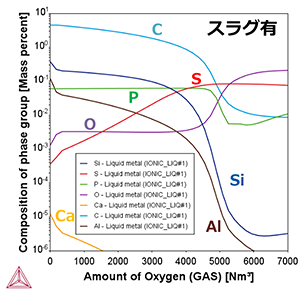

BOFプロセスにおける投入酸素量に対する溶鋼中の元素組成の変化
LFにおける脱硫工程
スラグのSiO2とAl2O3量を変更し、溶鋼中のS含有量に与える影響を評価します。スラグを投入することで、BOFの酸化条件（酸素吹込み）により、溶鋼中のP含有量は減少しています。計算によりスラグが90%以上液相で、溶鋼中S含有量が0.01wt%以下となるようなスラグ組成が得られます。
(例題のファイル：Ex-7_Ladle-Furnace_TCOX.tcu)

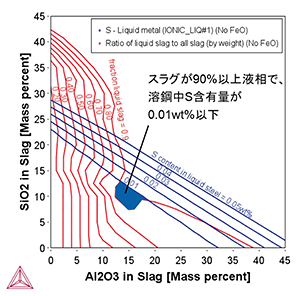

液体のスラグ相（SiO2とAl2O3）の割合（赤等高線）と、
スラグと平衡状態にある溶鋼中のS含有量（青等高線）の関係
LFでEERZモデルを導入した計算
LFプロセスにおいて、溶鋼中溶存元素（Mn, S, Si, Al, Ti）量の変化を再現可能です。
この計算で使用しているEERZモデル（Effective Equilibrium Reaction Zone：有効平衡反応域モデル）により、反応域（溶鋼/スラグ界面）と溶鋼・スラグの間の熱伝導・物質拡散を考慮し、炉内の反応を速度論的に解析することができます。
(例題のファイル：PMET_06_Ladle_Furnace_Kinetics.tcu)

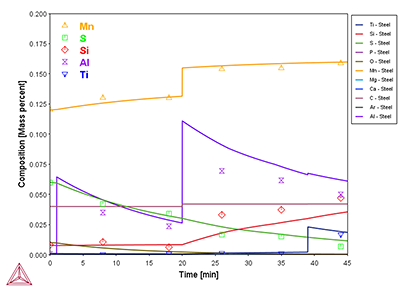

溶鋼中溶存元素（Mn, S, Si, Al, Ti）量の変化
