鉄鋼向けプロパティモデル

Thermo-Calcソフトウェアのアドオンモジュールである鉄鋼向けプロパティモデルでは、マルテンサイト、パーライト、ベイナイトの計算を実施します。マルテンサイトの分率や形態を考慮したMs点の計算、パーライトやベイナイトのTTT線図、CCT線図の計算が可能です。GUIのProperty Model Calculatorにて9種類の計算を実施でき、以下のような出力を得られます。

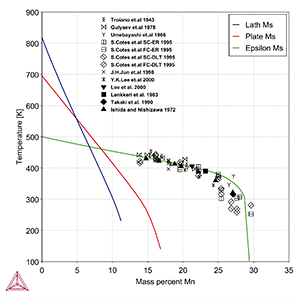

• マルテンサイト温度モデル
  • マルテンサイト開始温度Ms
  • Lath、Plate、Epsilonの形態を考慮した計算
  • 50、90、99（Mf）%の変態に対する温度

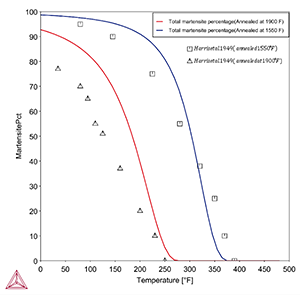

• マルテンサイト分率モデル
  • マルテンサイトの割合
  • オーステナイトの割合
• 臨界変態温度モデル
  • 固相線温度、液相線温度
  • A₀、A₁、A₂、A₃、A₄、A_cem、A_graph

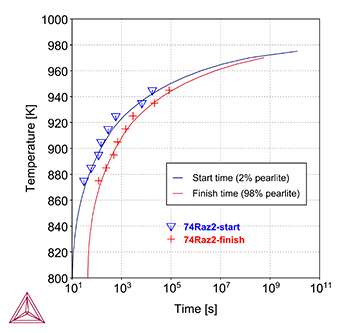

• パーライトモデル
  • 成長率、ラメラ間隔、駆動力
  • パーライト中のセメンタイト分率
  • パーライト形成開始（2%）、50%、形成終了（98%）時間

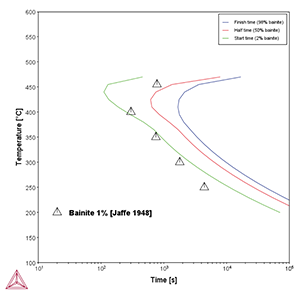

• ベイナイトモデル
  • ベイナイト開始温度、プレート伸長率
  • セメンタイト分率、オーステナイト分率
  • ベイナイト形成開始（2%）、50%、形成終了（98%）時間
• フェライトモデル
  • 放物線速度係数、駆動力、核生成速度、モル分率
  • フェライト形成開始（2%）、50%、形成終了（98%）時間
• CCT線図
  • 上記の各モデルを用いたCCT線図の作成
• TTT線図
  • 上記の各モデルを用いたTTT線図の作成
• マルテンサイト鋼強度モデル
  • マルテンサイト強化、固溶強化などの各強化量
  • 焼入れまま材および焼戻し材の硬さ
  • マルテンサイト分率、残留オーステナイト分率、析出相分率
  • 真応力・真ひずみ・公称応力・公称ひずみ
  • 降伏強度、降伏ひずみ、ヤング率
  • 最大引張強度、一様伸び、破断強度、破断伸び

本モジュールの使用には、TCFEおよびMOBFEの該当バージョンのライセンスが必要となります。

参考資料

資料ダウンロードはこちら

下記の計算例以外のものも紹介しております。

計算例
