連成振動問題

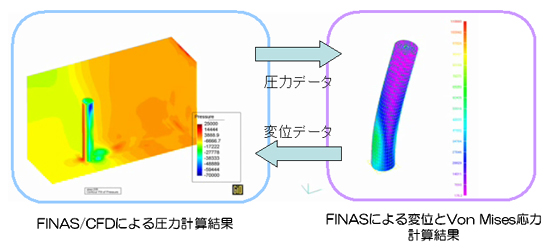

流体―構造連成解析の例(動的解析)

流体―構造連成解析の例(動的解析)解析領域:
 流れ方向=30cm
 幅=10cm
 高さ=20cm
 円柱直径=2cm
入り口流速=6.2m/s
Re数=1.2×105

St数=0.21

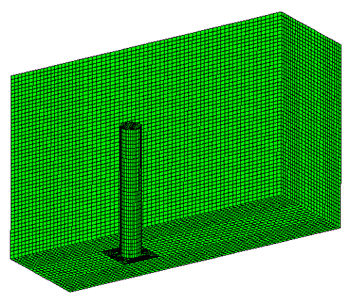

メッシュ数=約10万メッシュ

流体―構造連成解析の例(動的解析)
流体―構造連成解析の例(動的解析)

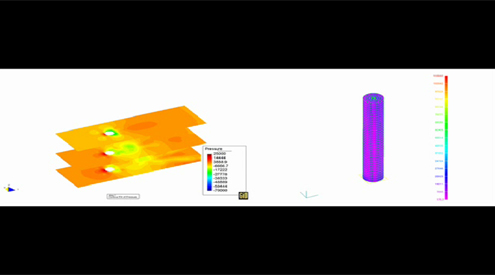

ムービーを見る
流体―構造連成解析の例(動的解析)


日本機械学会 「第269回講習会 事例に学ぶ流体関連振動(汎用FSI解析コードのデモ紹介付き)」での弊社発表資料( PDF)をご覧いただけます。
