トランスデューサー（1-3 コンポジット）
概要
目的
トランスデューサーの設計は、PZFlexの得意分野の１つです。単純なモデルであればウィザードから簡単に作成できます。
PZFlexで解析を行う際、様々な出力が設定できますが、今回は、トランスデューサーの設計に使用できる出力を一部紹介することを目的とします。
使用している機能
- ウィザード機能
- 外挿法
解析モデル

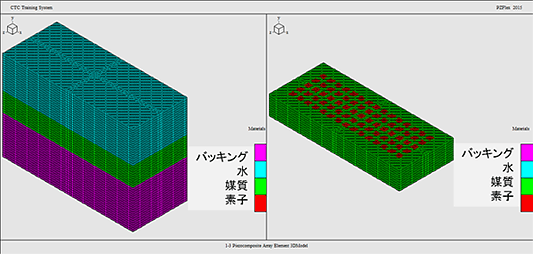

下記のように1-3 コンポジットのトランスデューサーをモデル化しました。

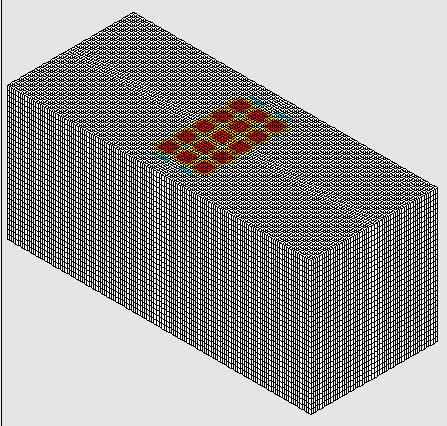

素子の分極方向はｙ方向（上方向）、素子の上下に電極を設定し、中央の3×5（x方向×y方向）の上の素子に電圧を加えて駆動しました。その他の電極は接地しています。
解析結果

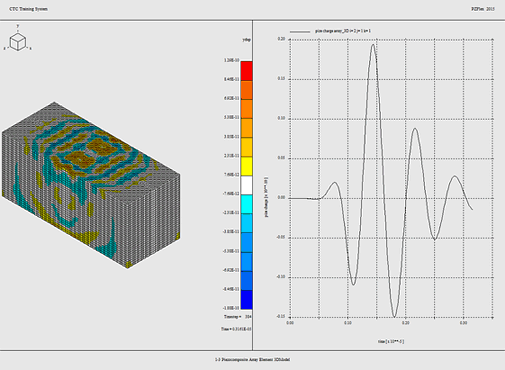

超音波の伝搬解析の結果を以下に示します。
左が超音波伝搬図（y方向変位）、右が中央の素子での電荷の時間変化です。
インピーダンスとアドミッタンスを計算したグラフを下記に示します。

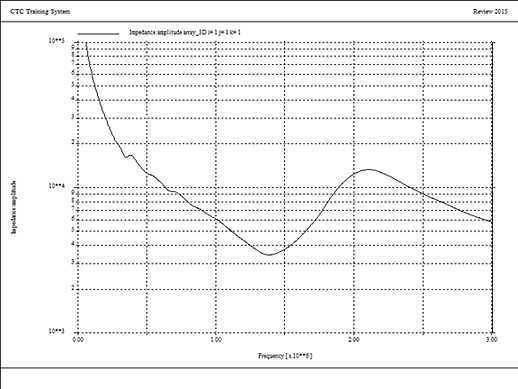

インピーダンス

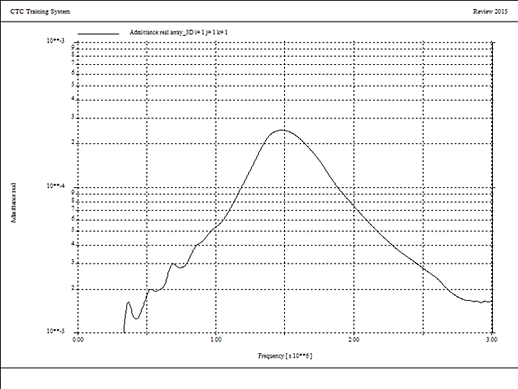

アドミッタンス
続いて、外挿法を用いて離れた場所での結果を出力しました。

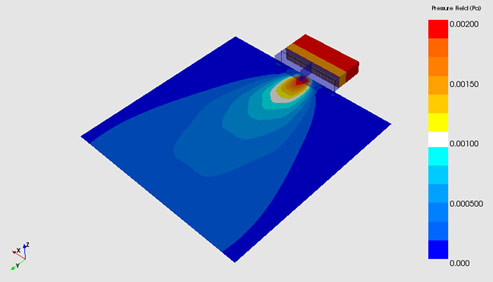

まず、中心を通る2次元の指向性を出力しました。
同じく外挿法で指向性を出力しました。

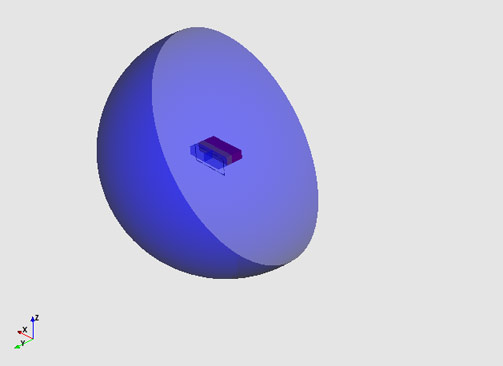

下図の青の半球状の領域の結果を出力します。

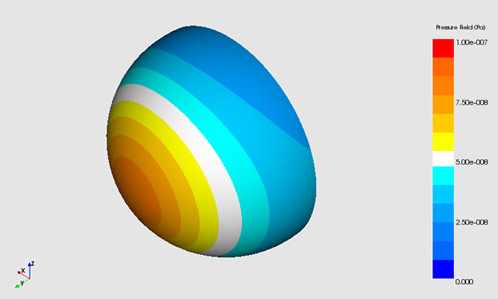

以下に5MHzの指向性を示します。
