Sample 1 - モデリング
単純なモデルはGRIDVIEW単体で、平面線形を持つようなモデルは【道路・橋梁線形計算プログラム ROADVIEW】からの連動でモデリングが可能です
![]() ![]() | ![]() ![]()
|
Sample 2 - 断面剛性
各部材単位または部材長により剛性を定義することが可能です。
![]() | ![]() |
Sample 3 - 支点条件
格子点以外にも支点を追加できます。
![]() ![]() | 支点の追加、修正、削除画面 |
Sample 4 - 荷重ライン設定
入力が容易なウィザード形式で荷重ラインを設定します。
![]() ![]() |
![]() ![]() |
|
![]() |
Sample 5 - 荷重載荷
影響線載荷だけでなく部材中間に荷重を載荷させる固定載荷にも対応しています。

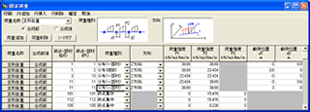

![]() ![]() | 固定荷重設定 |
|
![]() ![]() | 死荷重(影響線載荷)設定 |
Sample 6 - 作図機能
骨組図および荷重載荷図を描画、プリントできます。また、断面力図はDXFファイルに出力可能です。
![]() ![]() | ![]() ![]() |
Sample 7 - 計算結果の出力画面
Sample 8 - クリック選択
計算終了後、骨組み図の任意箇所をクリックすることによりその箇所の計算結果を標示することができます。
(結果リストを検索する必要がありません)
