追従荷重を含む大変形効果考慮の固有値解析
| 寸法 |
: |
L=1350mm、 |
r1=32.95mm、 |
| |
|
|
r2=38.15mm |
| 材質 |
: |
E=203000Kgf/mm2、υ=0.3
|
| 境界 |
: |
左端固定、右端単純支持
|
| 荷重 |
: |
内圧1.975Kgf/mm2
|
| 荷重剛性なし： |
固有振動数 |
|
|
| 荷重剛性あり： |
固有振動数 |
|
|
| 固有振動数 |
荷重剛性の考慮なし |
荷重剛性の考慮あり |
| Mode |
内圧なし |
内圧あり |
内圧なし |
内圧あり |
| 1 |
1.507E+02 |
1.534E+02 |
1.507E+02 |
1.477E+02 |
| 2 |
1.507E+02 |
1.534E+02 |
1.507E+02 |
1.477E+02 |
| 3 |
4.699E+02 |
4.730E+02 |
4.699E+02 |
4.668E+02 |
| 4 |
4.699E+02 |
4.730E+02 |
4.699E+02 |
4.668E+02 |
| 5 |
7.960E+02 |
7.961E+02 |
7.960E+02 |
7.962E+02 |
| 6 |
9.322E+02 |
9.353E+02 |
9.322E+02 |
9.292E+02 |
| 7 |
9.322E+02 |
9.353E+02 |
9.322E+02 |
9.292E+02 |
| 8 |
1.003E+03 |
1.102E+03 |
1.003E+03 |
1.003E+03 |
| 9 |
1.504E+03 |
1.507E+03 |
1.504E+03 |
1.501E+03 |
| 10 |
1.504E+03 |
1.507E+03 |
1.504E+03 |
1.501E+03 |
モード1

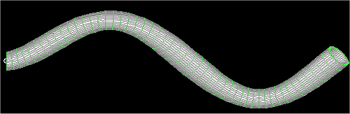

モード2

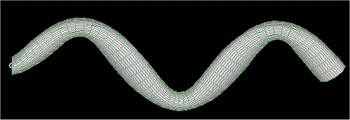

モード3
モード4

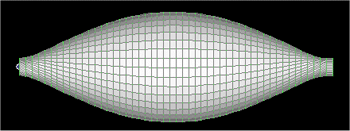

モード5

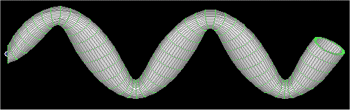

モード6
