鉄筋コンクリートボックス壁の正負交番載荷試験シミュレーション

※参考文献:島田他、斜め加力によるRCボックス型耐震壁の復元力特性(その1~4)、日本建築学会大会 学術講演会梗概集、1999.9

解析条件

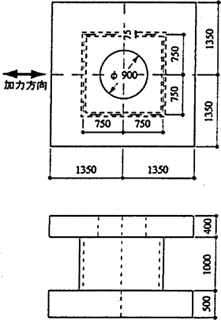

試験体形状

FINAS/STAR:サンプル&事例紹介 試験体形状
(SD-08-00)

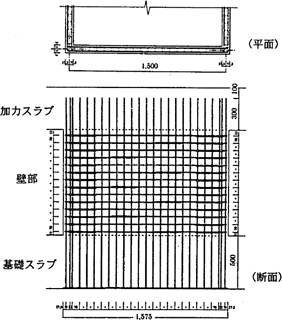

 FINAS/STAR:サンプル&事例紹介 試験体配筋図
(SD-08-00)

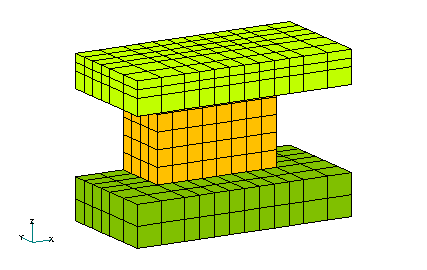

解析モデル

FINAS/STAR:サンプル&事例紹介

FINAS/STAR:サンプル&事例紹介

境界条件・荷重条件

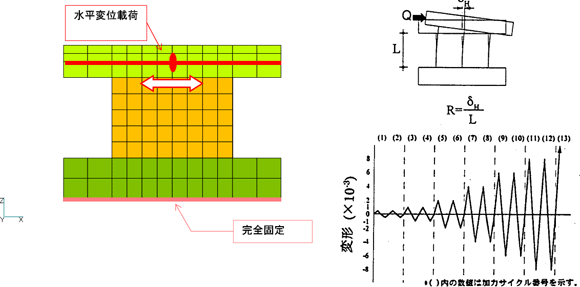

  • 対称面に対象条件を設定し、基礎スラブ底面を完全固定とする。加力スラブの中央断面を断面保持し、強制変位で水平力を単調または繰返し載荷する。
FINAS/STAR:サンプル&事例紹介

解析方法

  • 静的非線形解析(微小変形解析)
  • 鉄筋コンクリートの非線形構成則:分散ひび割れRCモデル

解析結果

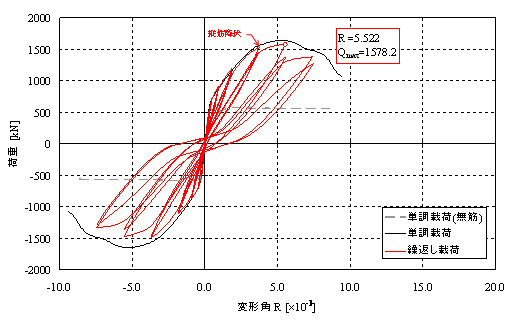

荷重-変形角関係(試験結果との比較)

解析結果
FINAS/STAR:サンプル&事例紹介

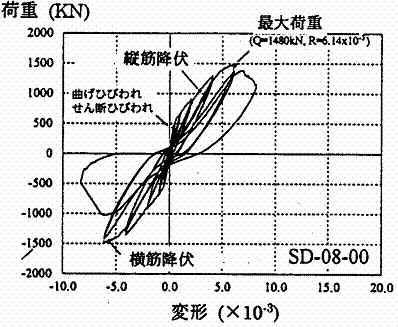

試験結果
FINAS/STAR:サンプル&事例紹介
