配管周方向き裂の疲労進展
- 文献[3]の配管亀裂進展試験をFINAS/CRACKでトレース解析
- 3) H.Nakamura et al.: Fatigue Crack Growth under Residual Stress Field in Low-Carbon Steel, Nuclear Engineering and Design, 94, 1986.
- 炭素鋼ST410配管、250A/sch120(OD=265.2mm, t=19mm)
- 初期亀裂:内壁周方向、半楕円亀裂
- 荷重:
- 繰り返し荷重:引張σmax= 137MPa ,応力比R=0.05
- 残留応力:なし、内面引張、内面圧縮の3ケース
- 本システムによる進展結果は、試験結果とおおよそ一致している。
疲労試験結果 (文献[3]のFig.3より転載)(上)と本システムの解析結果(下)(残留応力なし)

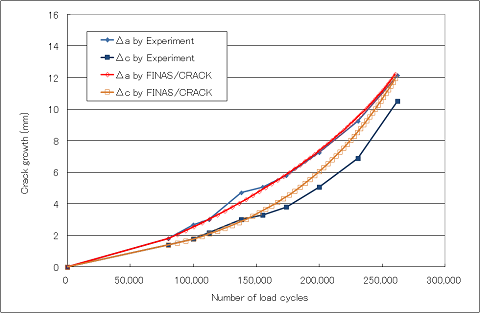

配管周方向き裂試験体の進展履歴(残留応力なし)(試験結果:文献[3]より引用)

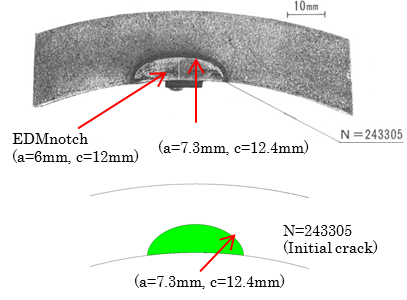

疲労試験結果 (文献[3]のFig.6より転載)(上)と本システムの解析結果(下)(内壁引張残留応力)

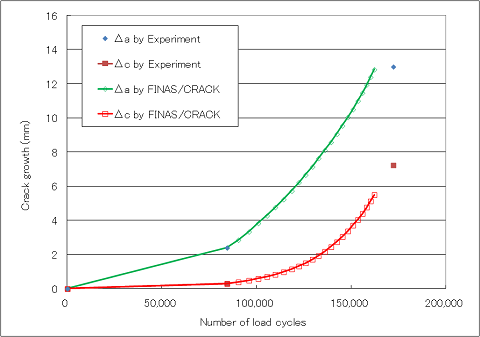

配管周方向き裂試験体の進展履歴(内壁引張残留応力)(試験結果:文献[3]より引用)

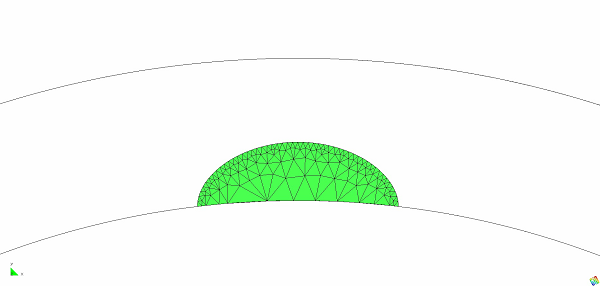

疲労試験結果 (文献[3]のFig.7より転載)(上)と本システムの解析結果(下)(内壁圧縮残留応力)

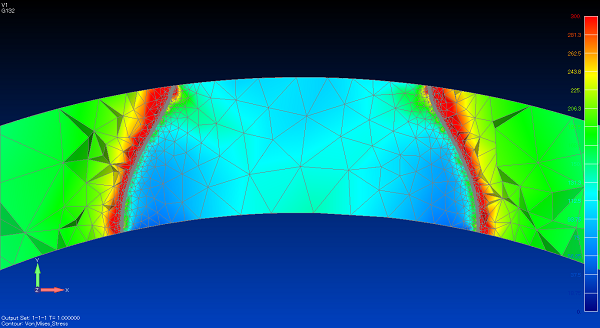

配管周方向き裂試験体(貫通亀裂の応力分布)
