船体構造における水平桁端部を模擬した試験体
- 文献[1]の試験をFINAS/CRACKでトレース解析
- 1) 実用的な疲労き裂伝播解析手法に関する研究，松田ら，(財)日本海事協会，平成16年
- 船体構造における水平桁端部を模擬した試験体（KA32鋼）
- 溶接止端に沿って深さ7mmの予亀裂から疲労進展
- 荷重条件（両側上部拘束、中間押し上げの三点曲げ）
- 最大荷重450kN
- 最小荷重22.5kN (応力比R=0.05)
- 亀裂進展領域をソリッド要素で、残りの部分を3次元シェル要素でモデル化
- 亀裂進展方向について、本システムによる進展結果は、試験結果とよく一致している。

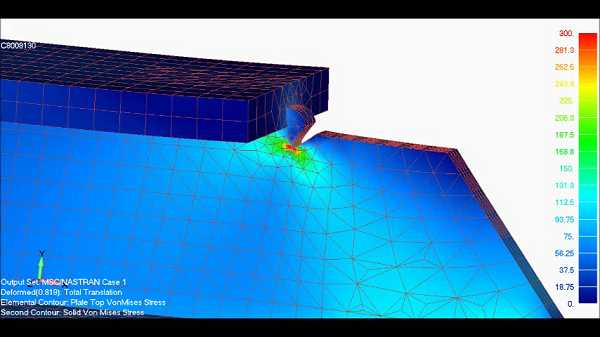

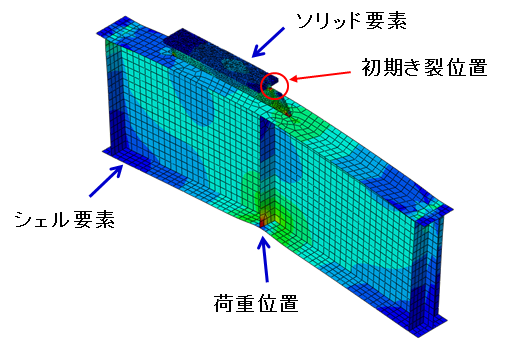

解析モデル及び応力分布

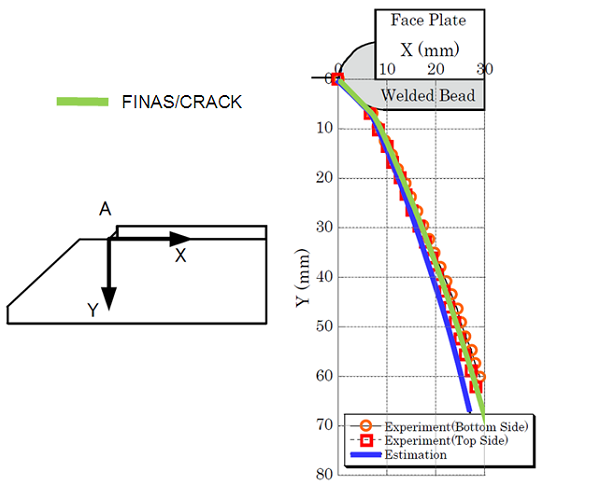

き裂進展履歴（文献[1]の図12を引用してFINAS/CRACKの結果を追加）
