残留応力を受ける円筒のSCC進展解析
残留応力を受ける円筒のSCC進展解析
初期き裂: 深さa / 厚t = 3/160(貫通き裂)
解析モデル:要素数: 約10万、節点数: 約18万
解析時間: 1FEモデルにつき約20分
板厚方向で変化する残留応力を*.csvファイルで定義して本システムへ入力しています。*1)

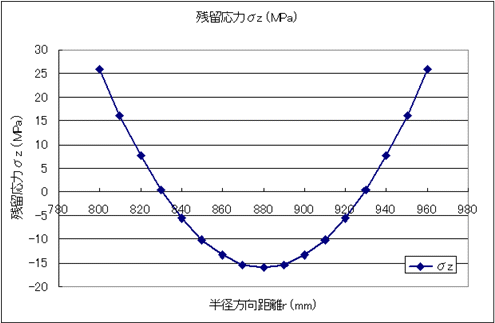

残留応力

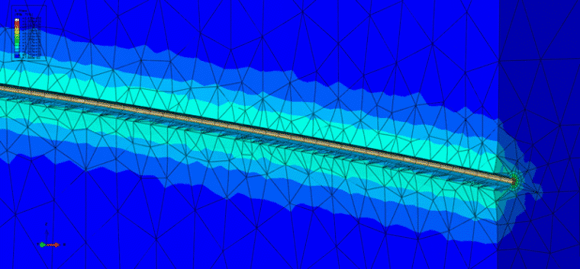

き裂先端の応力分布
pc-CRACKは、米国Structural Integrity Associates社の簡易式によるき裂進展解析ソフトウエアです。

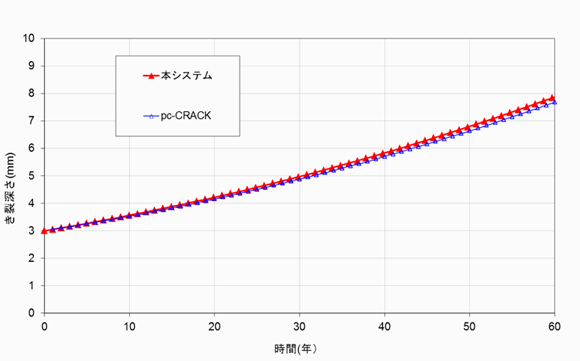

自動き裂進展解析の結果
*1)本システムでは、重ね合わせの原理により、き裂なしモデルの荷重による応力を表面力としてき裂面に負荷することで、同荷重下におけるき裂の応力拡大係数を算出しています。
