平板の片側貫通き裂の疲労進展

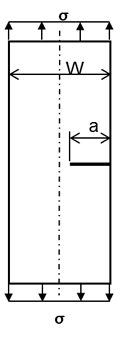

引張平板の貫通き裂進展
初期き裂深さ a = 20 mm
解析モデル:
要素数: 約4万、節点数: 約7万
解析時間: 1FEモデルにつき約1~2分

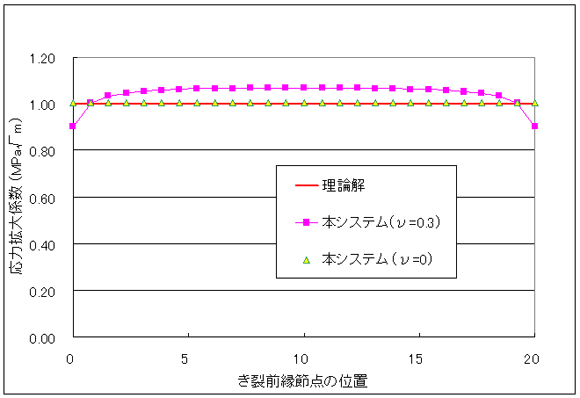

初期き裂、理論解を1とした場合の応力拡大係数比較
理論解は平面問題であるため、ポアソン比ν=0の場合、本システムの誤差は0.5%
初期き裂の応力拡大係数比較

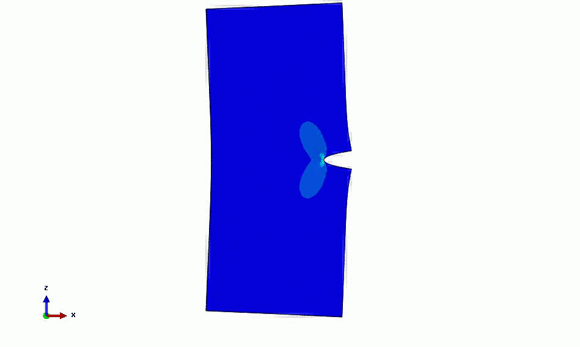

自動き裂進展解析の結果
