配管の内表面軸方向半楕円き裂
- 外直径 D = 114.3 mm
- 初期き裂深さa / 厚さt = 0.1, アスペクト比 c/a = 3 (cはき裂半長さ)

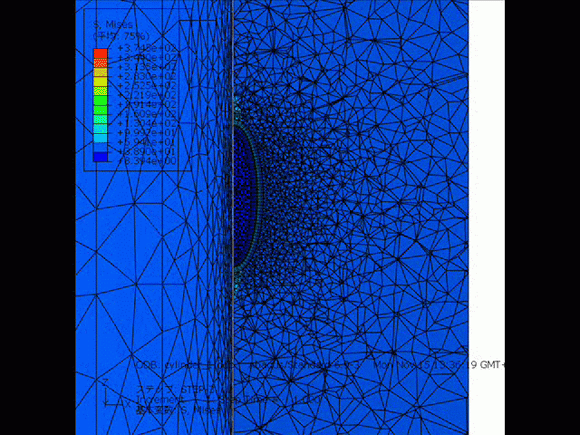

- 解析モデル:
- 要素数: 約7~13万、節点数: 約10~20万
- 解析時間: 1FEモデルにつき約2~17分
- 初期き裂、き裂最深点応力拡大係数の工学解との比較
- Raju-Newmanの式(Journal of Pressure Vessel Technology, vol.104,1982)との差は、0.23%であり、原子力機器の基礎的な問題に対して、上記手法に基づくき裂進展解析が妥当な解を与えることを確認
