樹脂流動解析との連携

東レエンジニアリングDソリューションズ株式会社様で開発されている樹脂流動解析ソフト『3D TIMON®』との連携も行っております。

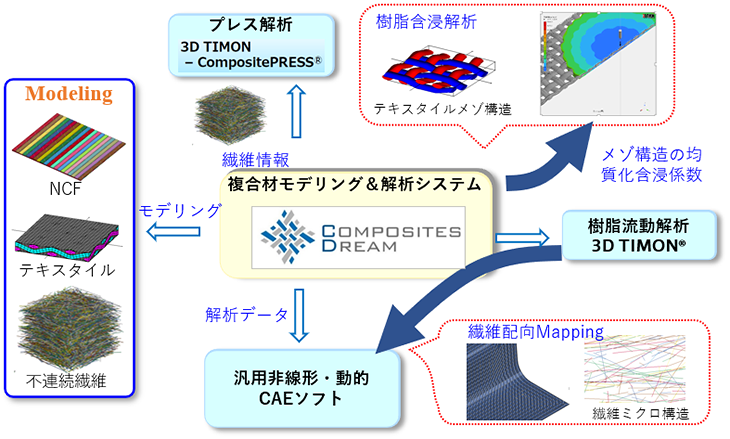

具体的には、CompositesDream(弊社ソフト)でモデリングした繊維データや、賦形解析後の形状をもとに、含浸解析用のモデルで繊維配向をマッピングし、3D TIMON®で樹脂流動解析を実施することができます。

樹脂流動解析との連携

樹脂流動解析との連携  ― 例 ―

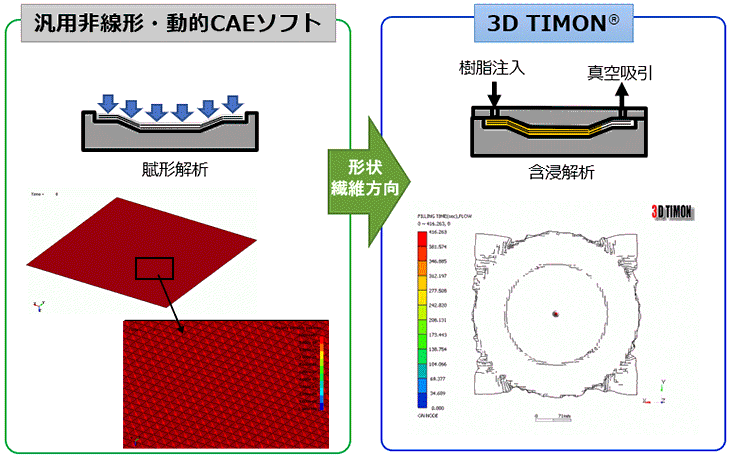

  1. 汎用非線形・動的CAEソフトを用いて賦形解析を実施します。
    矢印は繊維方向を示しており、賦形が進むにつれ繊維方向が変化していきます。
  2. この繊維方向をCompositesDreamを用いて3D TIMON®の解析モデルへマッピングいたします。
  3. 3D TIMON®では基材の繊維方向によう流動異方性を考慮した含浸挙動をシミュレートします。

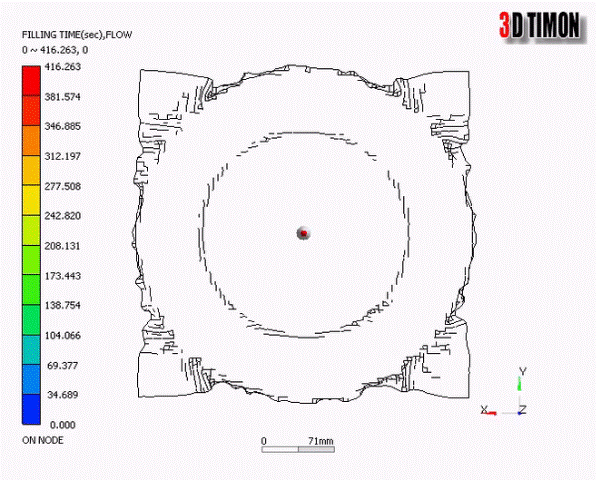

樹脂流動解析との連携 ―例-:3D-TIMON 樹脂含浸の様子 樹脂流動解析との連携 ―例-

※ 3D TIMON®は、東レエンジニアリング D ソリューションズ株式会社の登録商標です。
