FAQ

02_PC-BEAM

中空床版橋の床版押し抜き検討における外周ｂｐの考え方

押し抜きせん断検討における外周ｂｐ

　押し抜きせん断応力度の検討における外周ｂｐはＴ荷重の接地面形状を部材の有効高の１／２の距離だけ離れた面へ４５°の角度で投影した形状とします。

　ただし、投影後の橋軸直角方向の幅は床版支間長を超えないようにします。

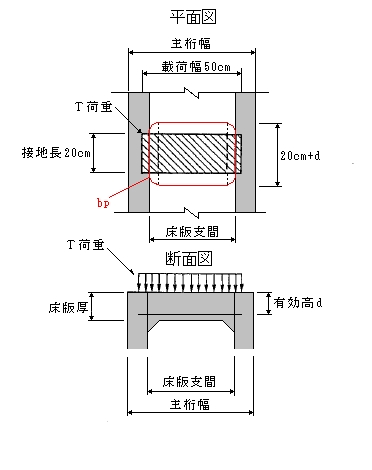

　よって、下図のようにＴ荷重接地面（車輪幅５０ｃｍ、接地長２０ｃｍ）が床版支間内に載荷される状態を考えます。
