FAQ

02_PC-BEAM

任意の位置に荷重を載荷したいが可能か?

任意荷重の載荷方法

 本件はPC-BEAM,PC-JOG,PC-COMPOに対して有効です。

 格子荷重詳細設定機能を使用することで、集中荷重、線分布荷重を載荷することが可能です。

 ただし、 載荷点は節点上または部材上に限られます。

 よって、任意の位置に載荷ということはできませんので、近辺の節点、部材に振り分けて載荷を行って下さい。

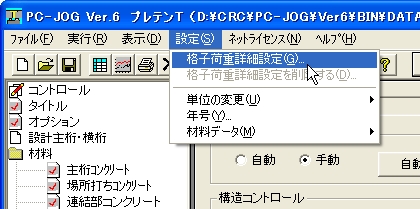

 格子荷重詳細設定はメニューバーの「設定」=>「格子荷重詳細設定」をクリックすることで、入力画面が表示されます。

 入力中のデータで詳細設定を初めて行う場合は、現在入力されている構造条件、荷重条件からモデルが自動的に生成されます。
