添架物荷重の載荷位置はどのように入力するのか？
添架物荷重の載荷位置の入力方法
添架物荷重の載荷位置の入力には左桁端側、右桁端側と２つの入力があります。
これは、それぞれの桁端部での左地覆端からの支承線方向距離を入力します。
添架物はその２点を結ぶライン上に等分布線荷重として載荷されます。
尚、ギヨン・マソネーの場合は左桁端部と右桁端部の載荷位置の平均を取った橋軸方向のラインとなります。

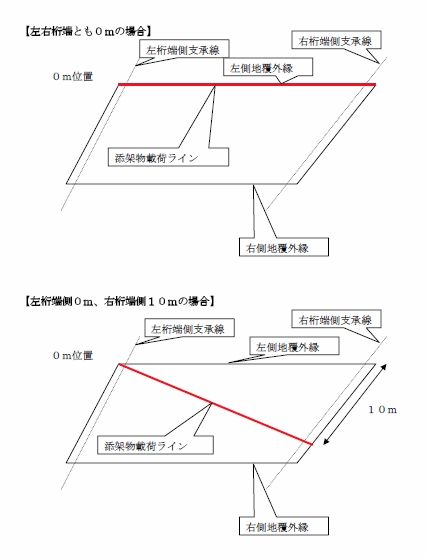

下図は載荷イメージです。
