輻射を考慮したアンダーフードの大規模熱解析

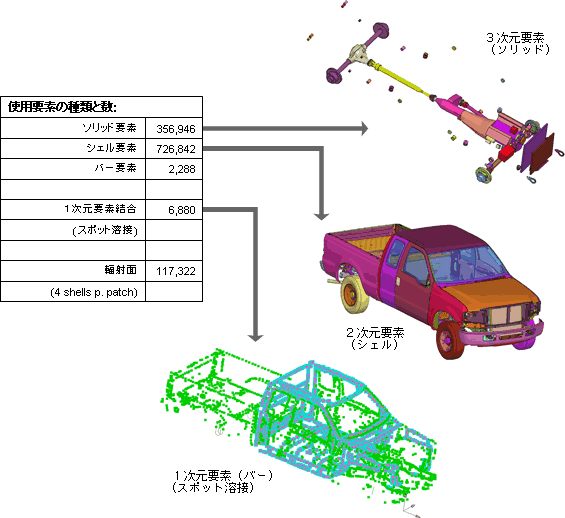

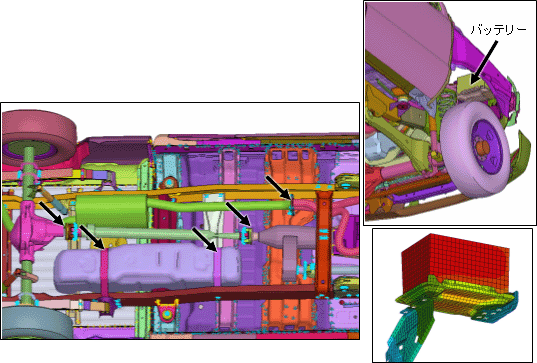

計算モデル
初期温度条件
- エキゾーストパイプ：500℃
- エンジン / ギアボックス：150℃
- ディファレンシャルギア：100℃
- コンデンサー / ラジエター：90℃

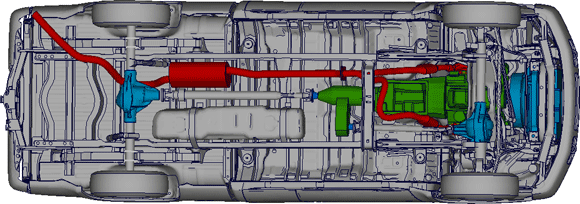

初期温度分布 要素結合の自動処理

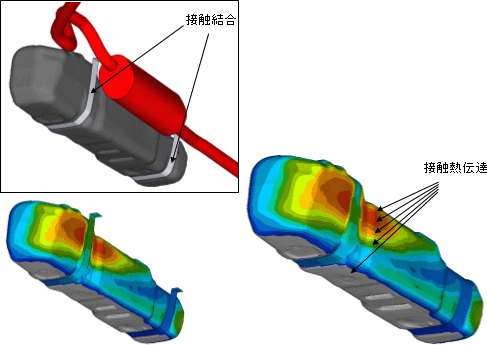

シェル要素グループ間の熱伝導結合を自動作成 接触結合データの自動作成

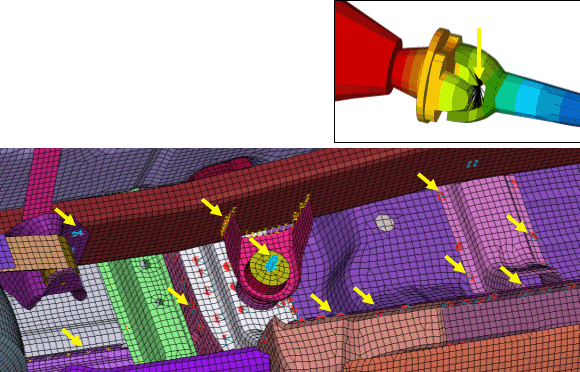

１次元要素: CBAR, RBE2, RBE3を使用した熱伝導モデル
- スポット溶接部
- ヒンジ部
- スクリュージョイント

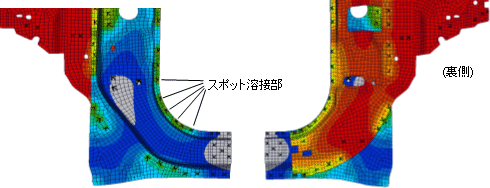

スポット溶接された部品間の熱伝導
 2つの溶接面 |
 有限要素モデル |
 スポット溶接モデル |

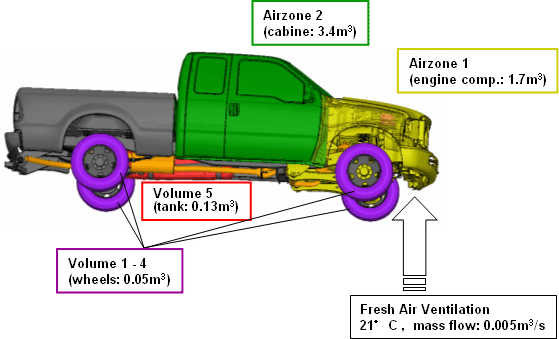

対流熱伝達結合（ Aizones & Volumes ）
アンダーフード全体
|
||||||||
|
||||||
エンジンルーム

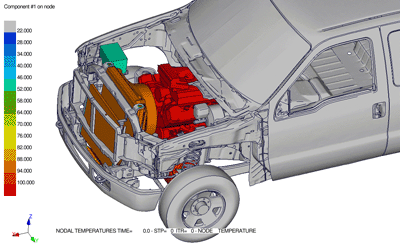

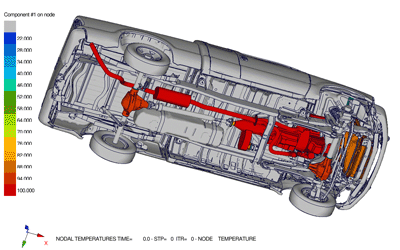

計算結果（アンダーフードの過渡温度分布）
 t=2min |
 t=4min |
|
 t=10min |
 t=20min |
|
 t=40min |
 t=60min |
計算結果（エキゾーストパイプの過渡温度分布）
 t=0min |
 t=2min |
|
 t=4min |
 t=8min |

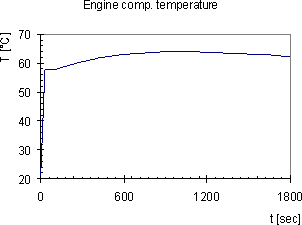

計算結果（エンジン部品の過渡温度分布）
 t=0min |
 t=10min |
|
 t=30min |
 t=60min |
計算結果（サスペンションの過渡温度分布）
 t=0min |
 t=10min |
|
 t=30min |
 t=60min |
