DICTRAとは？

DICTRAでは、熱力学データとモビリティデータを元に拡散方程式を解き、濃度分布の時間的変化を導出します。DICTRAおよび計算モデルの詳細については、Thermo-Calcマニュアルの Diffusion Module (DICTRA) Documentation Set  に記載されています。

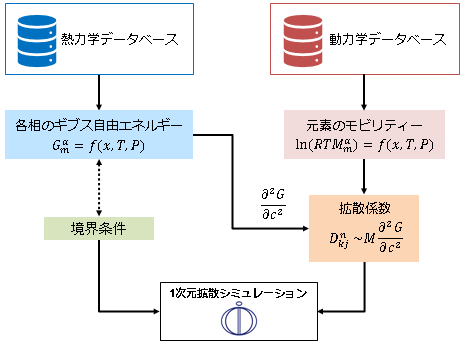

DICTRAにおける理論やモデルの関係性

DICTRAの特徴

• Region毎にGrid Pointを設定
• Grid内では局所平衡を仮定
• Grid間で化学ポテンシャルの勾配を計算し、それを元に元素のfluxを求め、拡散方程式を解く
• Thermo-Calcのエンジンにて局所平衡を計算

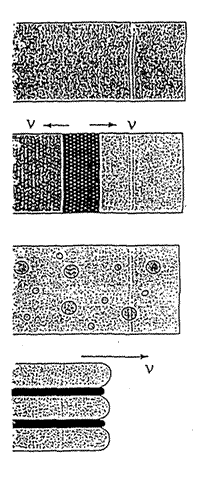

DICTRAでできること

• 合金の均質化
• 鉄鋼材料の浸炭および脱炭
• 高温耐熱材料の浸炭
• 鉄鋼材料の窒化
• 炭化物の焼結中の拡散
• 鉄鋼材料の浸炭窒化
• 析出粒子の成長および消失
• オーステナイト/フェライト拡散変態、成長または溶解
• 合金の液相拡散接合
• TTT線図の計算
• コーティング/基盤化合物における相互拡散
• 分散粒子の粗大化
• 炭化物の傾斜焼結
• 合金鋼中のパーライト成長
• ステンレス鋼中のシグマ相析出
• 異種材料間における溶接部の溶接後熱処理

機能

• 拡散方程式を解く機能
• 熱平衡計算を行う機能
• 流量保存則の式を解く機能
• 相界面の移動、グリッド調整機能
• 計算結果をグラフ表示するポスト機能
