新機能紹介
StressISO図出力の概要
StressISO図出力の概要
- V9.6.2よりアイソ図の出力エンジンをOpenPlant Isometric Managerに変更
- DGN, DWG, DXFファイルへ応力アイソ図を出力
- 配管番号、配管ID名、サポートタグ、レーティング等をアイソ図にプロット
- 運転荷重データや解析結果のテーブルの出力
- 図面分割点のユーザー指定
- 指定領域のみのプロットが可能
- 注釈や参照ライン等のプロット
OpenPlant Isometric Manager(OPIM)
- Bentley社のアイソ図作成用のCADシステム
- 図面の高度な編集機能(出力後の図面の編集が可能)
- OpenPlant Isometric Managerのライセンスは不要
StressISO図の出力例
アイソ図出力時のダイアログ

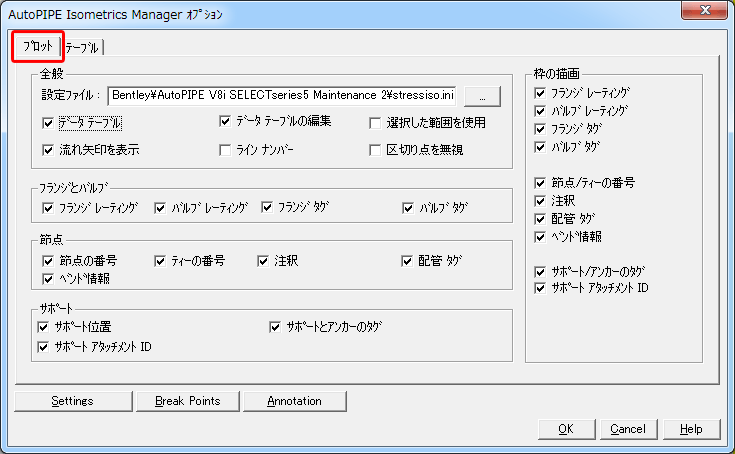

図面にプロットする項目の設定

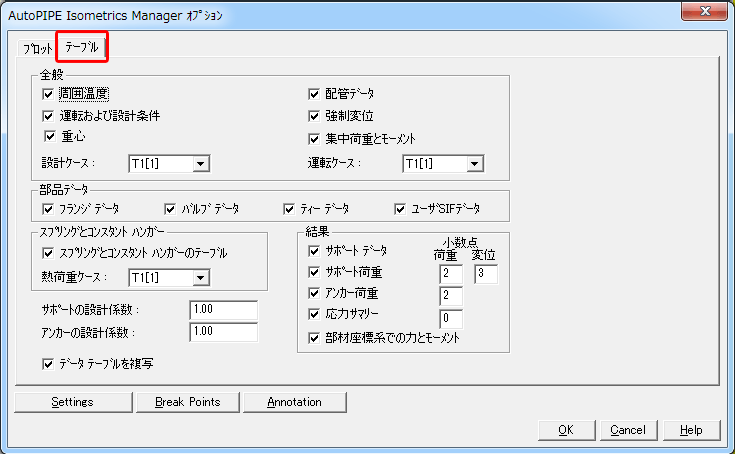

図面右側のテーブル部に出力する項目の設定

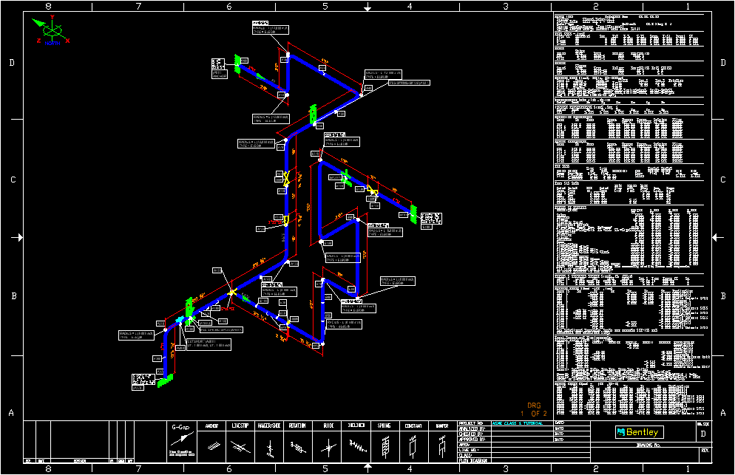

出力図面例

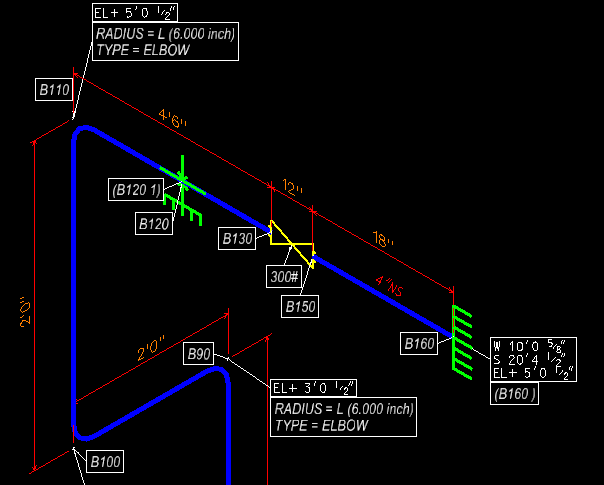

図の拡大

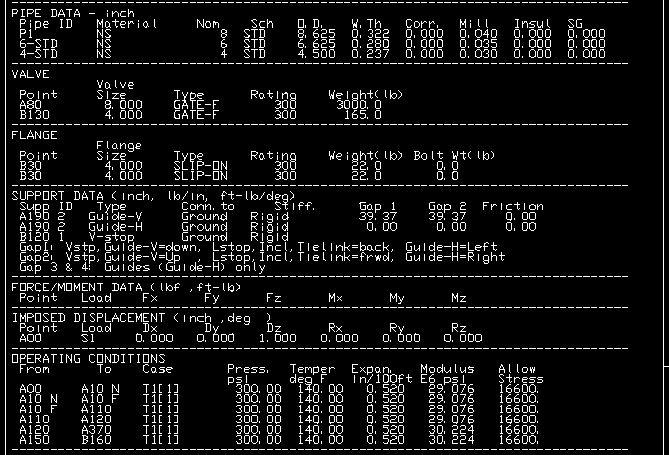

右側のテーブル部の拡大
