詳細STAAD.Pro:骨組構造解析・設計支援システム

Steel AutoDrafter

Steel AutoDrafterはSTAAD.Proの立体モデルから2D図面(平面図、立面図)を作成する機能です。STAAD.Proにバンドルされており、内蔵の断面データベースとユーザ定義断面に対応しています。

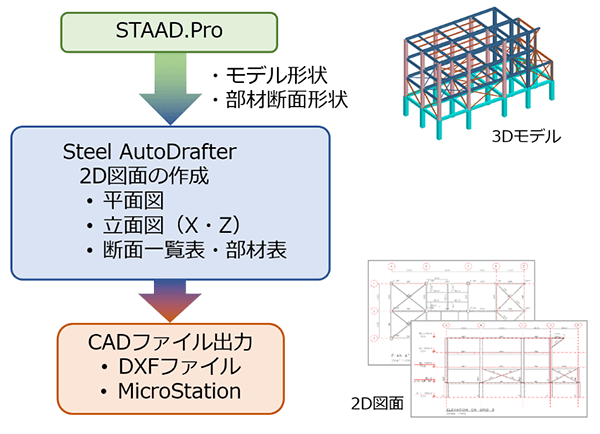

フロー図

使用にはSTAAD.Proを保守契約しているユーザ様向けに無償提供されるStructural SELECT Entitlementsライセンスが必要です。

デモンストレーション動画

Steel AutoDrafter(STAAD.Pro CE)による2D図面の作成

STAAD.Pro CONNECT Editionの3D架構モデルからバンドルされたSteel AutoDrafterを使い、2D図面を作成する方法

図面出力例

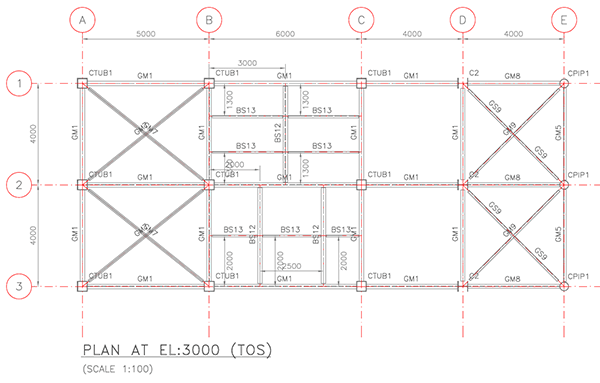

平面図

平面図

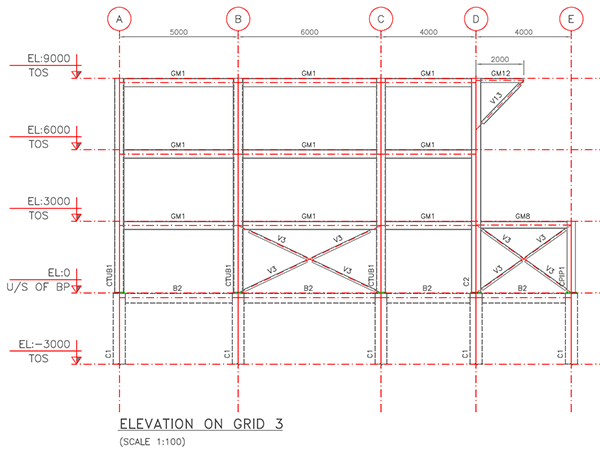

立面図

立面図

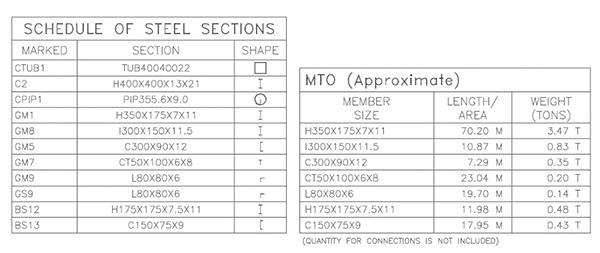

断面一覧表・部材表

断面一覧表・部材表
