流体解析例題 No.3
水流入攪拌解析
解析内容分類
| 非定常 2次元 一般化座標 オブジェクト個数=少 移動格子問題 |
 |
解析目的
初期水温280K容器に350Kの湯が流れる容器内に攪拌用の プロペラを設置した場合、湯の混合状況を確認するため 解析を行う。
解析条件

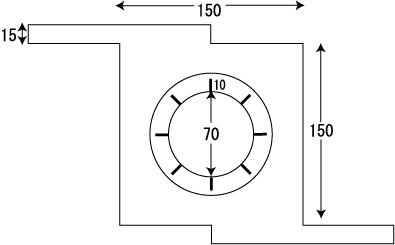

| 構造材質 | 容器 | サイズ 高さ：150 [mm] 幅：150 [mm] 奥行き：無限大 [mm] プロペラ軸：直径70 [mm] プロペラ板：幅10 [mm] ※計算は奥行き無限大の2次元モデルで行う |
|---|---|---|
| シミュレーション時間 | 水流入開始から1.8秒間 | |
| 湯流入速度 | 0.3[m/s] | |
| 湯流入温度 | 350[k] | |
| 流入管高さ | 15[mm] | |
| プロペラ回転速度 | 628[rpm] | |
| 壁面条件 | non-slip条件 | 温度：280[k] |
| 出口 | 圧力 | 一定 |
解析結果
- 0.4、0.9、1.35、1.8秒後の速度、温度分布
- 速度、圧力、変位アニメーション
解析内容分類
| 計算の種類 | 解析次元 | 座標系 | オブジェクト | ||||
|---|---|---|---|---|---|---|---|
| 定常 |  |
2次元計算 |
| 直交or円筒座標 | |
少 |
|
非定常 |
| 3次元計算 | |
一般化座標 |
| 多 |
| 問題の種類 | |||||||
|
| 基本流れ解析 |
| 混流相 |
| 粒子挙動 | ||
|
| 流れのみ |
| 自由表面 | ||||
|
| 温度 |
| 化学反応 | ||||
|
| 濃度 |
| 燃焼 | ||||
|
| 圧縮性 | |
移動格子 | ||||
|
| 輻射 |
| 流体構造連成 | ||||
| 項目 | 内容 |
|---|---|
| 解析内容策定 | 計算方式の選定・・・部材の配置と入力条件の策定 |
| モデル作成 | 形状入力・・・メッシュ作成：入力設定 |
| 計算実行 | 計算機稼働・・・計算状況監視、変形後メッシュ形状予備試験 |
| 出力結果整理 | 図化出力、アニメーション作成・・・報告書作成 |
図をクリックすると拡大します。
 |
||||
0.45秒後 |
0.9秒後 |
1.8秒後 |
||
| のベクトル分布 | ||||
