- ユーザーインターフェースは、GUI(Graphical User Interface)形式を採用しており、CG形状を2次元および3次元の断面を表示できます。
- 2次元の断面表示では、図の拡大表示を行うことができます。拡大表示した図からさらに拡大表示することもでき、細部のCG形状の位置関係など容易に確認することができます。
- また、任意の位置間のパス計算が可能なことから形状の寸法などが容易に確認できます。
- 3次元の表示では、3次元の鳥瞰図や任意の切断面を表示することができ立体的に形状を把握することができます。
- 2次元の断面表示では、体系の領域、媒体の表示対象を選択でき、カラーパレットにより任意に色を設定することができます。
![]() |
![]() |
ユーザーインターフェースは、GUI(Graphical User Interface)形式を採用しており、CG形状を2次元および3次元の断面を表示できます。

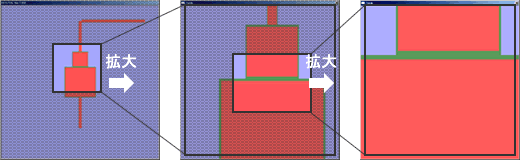

2次元の断面表示では、図の拡大表示を行うことができます。拡大表示した図からさらに拡大表示することもでき、細部のCG形状の位置関係など容易に確認することができます。

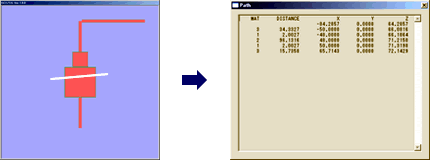

また、2次元平面上の任意の位置間のパス計算が可能であり、座標位置と距離などの形状が容易に確認できます。

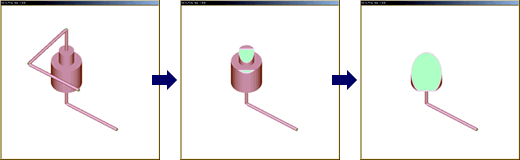

3次元の表示では、3次元の鳥瞰図や任意の切断面を表示することができ立体的に形状を把握することができます。

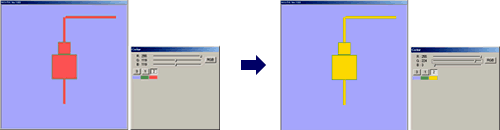

2次元の断面表示では、体系の領域、媒体の表示対象を選択でき、カラーパレットにより任意に色を設定することができます。
