面外ガセット継手
文献[2]の面外ガセット継手試験をFINAS/CRACKでトレース解析
2) 法政大学大学院工学研究科紀要、“板曲げと軸力を受ける溶接継手の疲労強度”、荒木、森、Vol.52(2011年3月)
橋梁構造における鋼床版の溶接部を想定した試験体(SM490YA鋼)
溶接止端に沿って疲労亀裂の発生及び進展
初期亀裂:溶接止端部、半径a=0.1mmの半円亀裂
荷重の種類(2ケース)
軸力(引張)
板曲げ
小さい初期亀裂を仮定し、亀裂発生寿命を省略
本システムによる進展結果は、試験結果とおおよそ一致している。

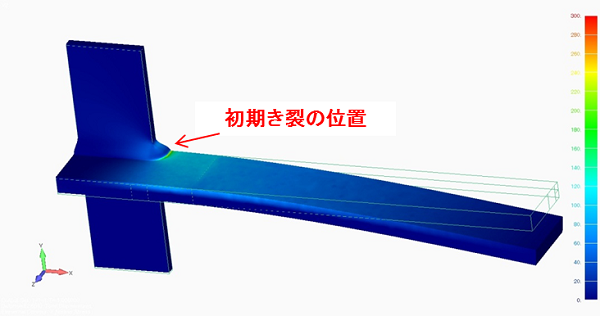

ガセット溶接継手試験体(1/4対称モデル、曲げ荷重)

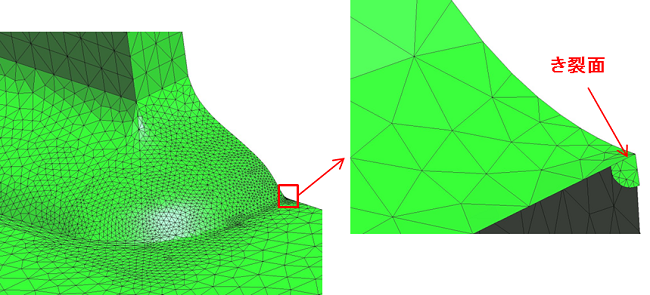

初期亀裂

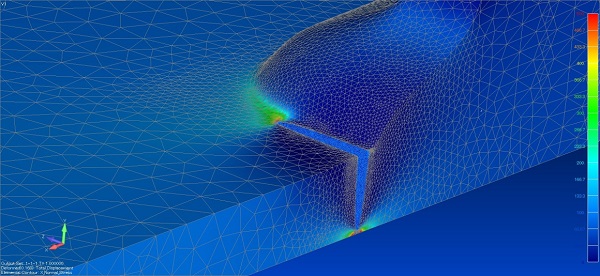

進展亀裂(軸力荷重)

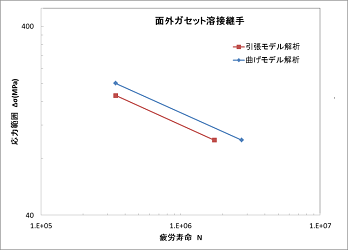

疲労試験結果 (文献[2]の図5より転載)(左)と本システムの解析結果(右)
