流体解析例題 No.2
水流内スチール板の自励振動解析
解析内容分類
非定常 3次元 直交座標 オブジェクト個数=多 基本流れ解析、温度、濃度 |
![]() |
解析目的
水流内の置かれたスチール板の自励振動の様子を確認 を確認するため解析を行う。
解析条件

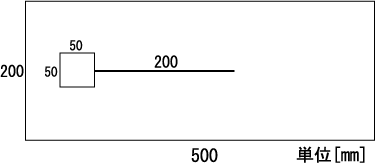

構造材質 | 燃料電池セル | サイズ 高さ:200 [mm] 流れ方向:500 [mm] 奥行き:無限大 [mm] ※ 計算は奥行き無限大の2次元モデルで行う |
---|---|---|
シミュレーション時間 | 水流入開始から1.2秒間 | |
水流入速度 | 5[m/s] | |
壁面条件 | non-slip条件 | |
出口 | 圧力一定 |
解析結果
- 0.4、0.8、1.2秒後の速度、圧力、スチール板変位分布
- 速度、圧力、変位アニメーション
解析内容分類
計算の種類 | 解析次元 | 座標系 | オブジェクト | ||||
---|---|---|---|---|---|---|---|
![]() |
定常 | ![]() |
2次元計算 | ![]() |
直交or円筒座標 | ![]() |
少 |
![]() |
非定常 | ![]() |
3次元計算 | ![]() |
一般化座標 | ![]() |
多 |
問題の種類 | |||||||
![]() |
基本流れ解析 | ![]() |
混流相 | ![]() |
粒子挙動 | ||
![]() |
流れのみ | ![]() |
自由表面 | ||||
![]() |
温度 | ![]() |
化学反応 | ||||
![]() |
濃度 | ![]() |
燃焼 | ||||
![]() |
圧縮性 | ![]() |
移動格子 | ||||
![]() |
輻射 | ![]() |
流体構造連成 |
項目 | 内容 |
---|---|
解析内容策定 | 計算方式の選定・・・部材の配置と入力条件の策定 |
モデル作成 | 形状入力・・・メッシュ作成:入力設定 |
計算実行 | 計算機稼働・・・計算状況監視、変形後メッシュ形状予備試験 |
出力結果整理 | 図化出力、アニメーション作成・・・報告書作成 |
図をクリックすると拡大します。
